استفاده از مادربرد اصلی برای مانیتور بیمار IMEC12 PN 051-002516-00

توضیحات محصول

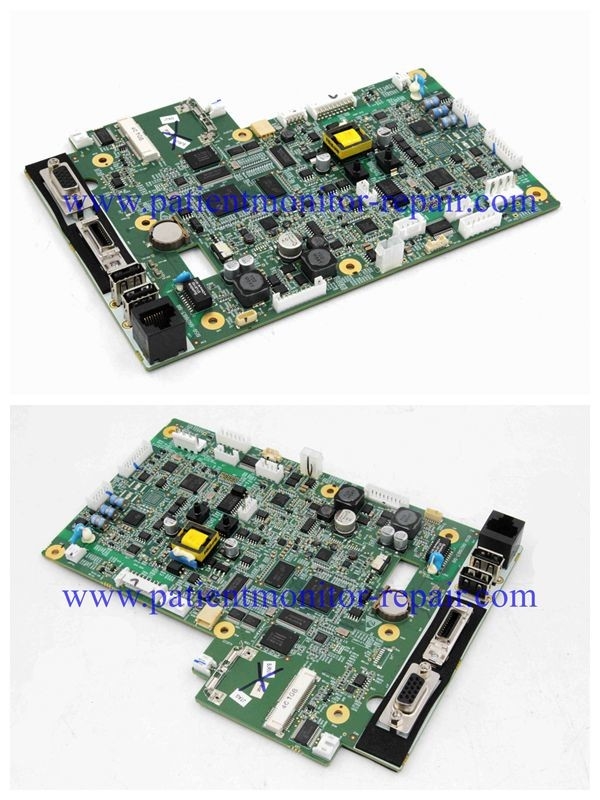

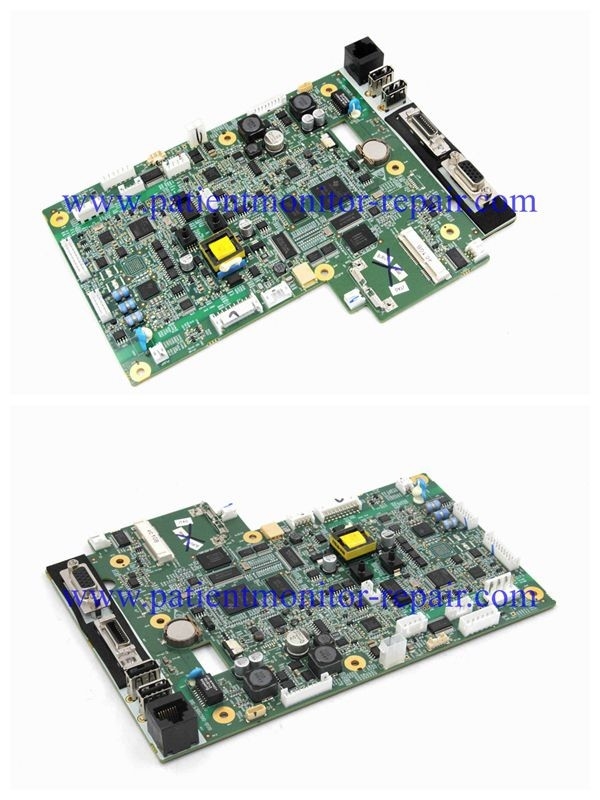

صفحه اصلی iMEC12 (PN: 051-002516-00)

اطلاعات عمومی

• سازگاری مدل: به طور خاص برای مانیتور بیمار iMEC12 طراحی شده است.
• شماره بخش: 051-002516-00
• عملکرد اصلی: به عنوان واحد پردازش مرکزی برای مانیتور بیمار عمل می کند، مدیریت جمع آوری سیگنال، پردازش، نمایش و ارتباطات.

ویژگی های کلیدی

• ✅ادغام بالا: ترکیبی از چندین تابع نظارت بر بیمار در یک صفحه فشرده واحد است.
• ✅پردازش سیگنال چند روشی: از ماژول های ECG، SpO2، NIBP، RESP، TEMP و IBP پشتیبانی می کند.
• ✅پردازش داده در زمان واقعی: قادر به پردازش داده های فیزیولوژیکی در زمان واقعی و ارائه شکل موج.
• ✅پشتیبانی از رابط رابط صفحه لمسی: رابط ها با صفحه نمایش لمسی 12.1 اینچی iMEC12s TFT
• ✅طراحی ماژولار: امکان تعویض و نگهداری آسان در واحد مانیتور را فراهم می کند.
• ✅اتوبوس ارتباطات داخلی: شامل اتوبوس های سریال و داده برای ارتباط با صفحه های محیطی و سنسورها است.
• ✅نرم افزار قابل ارتقاء: از بروزرسانی نرم افزار/برنامه نرم افزاری از طریق USB یا رابط سرویس پشتیبانی می کند.

مشخصات فنی

• پردازنده: پردازنده های جاسازی شده مبتنی بر ARM (مدل خاص ممکن است با دسته تولید متفاوت باشد)
• حافظه: حافظه ی RAM و فلش یکپارچه برای عملکرد سیستم و ذخیره سازی داده
• پورتهای I/O:
  • پورت های USB (برای ارتقاء و اتصال دستگاه های خارجی)
  • پورت های سریال (برای ارتباطات داخلی با ماژول ها)
  • رابط صفحه نمایش (برای ارتباطات صفحه LCD)
• منبع برق: طراحی شده برای کار در داخل سیستم قدرت تنظیم شده واحد iMEC12 (معمولا 12V DC input)
• خنک کننده: خنک کننده غیرفعال، بدون قطعات متحرک

مشخصات محیط زیست

• دمای کار: 0°C تا 40°C (32°F تا 104°F)
• دمای ذخیره سازی: -20°C تا 60°C (-4°F تا 140°F)
• رطوبت: ۱۵ تا ۹۵ درصد بدون فشرده سازی

درخواست ها

• در محیط های بیمارستان برای نظارت مداوم بر بیماران بزرگسال، کودکان و نوزادان استفاده می شود.
• از ماژول های مختلف نظارت بسته به وضعیت بیمار و نیازهای بالینی پشتیبانی می کند.

رابط های حسگر پشتیبانی شده

1.رابط ECG (الکتروکاردیوگرام)

• نوع کانکتور: کابل ECG سه یا پنج لوله
• پروتکل رابط: ورودی سیگنال آنالوگ از طریق مدارهای اختصاصی ماژول ECG
• عملکرد: فعالیت الکتریکی قلب را اندازه گیری می کند؛ از تحلیل آریتمی و بخش ST پشتیبانی می کند

2.رابط SpO2 (اکسیمتری پالس)

• تکنولوژی های پشتیبانی شده: Mindray SpO2 و Nellcor یا Masimo اختیاری (با توجه به پیکربندی)
• نوع کانکتور: DB9 یا پورت حسگر SpO2 ماژولار
• عملکرد: اندازه گیری اشباع اکسیژن خون و ضربان قلب

3.رابط NIBP (ضغط خون غیر تهاجمی)

• نوع کانکتور: کانکتور لوله دستبند استاندارد NIBP (اغلب یک نوع اتصال سریع)
• رابط: از طریق سیگنال های دیجیتال به یک ماژول NIBP پنوماتیک کنترل می شود
• عملکرد: اندازه گیری نوسیلومتری فشار سیستولیک، دیاستولیک و MAP

4.رابط RESP (تنفس)

• روش: تنفس مبتنی بر مقاومت از طریق خطوط EKG
• نوع رابط: بدون اتصال جداگانه؛ از رابط سرب EKG استفاده می کند
• عملکرد: اندازه گیری ضربان تنفسی بر اساس مانع قفسه سینه

5.رابط TEMP (درجه حرارت)

• نوع کانکتور: پورت ترمیستور سازگار با YSI-400 یا YSI-700
• تعداد کانال ها: معمولا از نظارت درجه حرارت دو کانال پشتیبانی می کند
• عملکرد: نظارت بر دمای هسته و سطح بدن

6.رابط IBP (ضغط خون تهاجمی)

• نوع کانکتور: کانکتور چند پین دایره ای برای دستگاه های فشار یکبار مصرف
• کانال ها: به طور معمول تا 2 کانال (IBP1 و IBP2)
• عملکرد: نظارت مستقیم فشار عروقی، وریدی یا داخل جمجمه

7.CO2 (کاپنوگرافی، اختیاری)

• نوع: گرافی مرکزی یا جانبی (ماژول اختیاری)
• رابط: رابط دیجیتال یا سریال از طریق اسلات ماژول
• عملکرد: اندازه گیری CO2 (EtCO2) و نرخ تنفسی

8.رابط صفحه لمسی و صفحه نمایش

• نوع: LVDS یا مشابه برای صفحه نمایش TFT
• صفحه لمسی: ورودی رابط لمسی ظرفیت یا مقاومت

9.پورت های USB / سریال

• پورت های USB: برای صادرات داده، به روزرسانی نرم افزار، اسکنرهای بارکد و غیره
• پورت های سریال RS232: برای اتصال با دستگاه های خارجی (به عنوان مثال، دستگاه های تنفسی، دستگاه های بیهوشی)

10.پورت های شبکه / ارتباطات

• پورت اترنت: برای اتصال HIS/EMR و سیستم های نظارت مرکزی
• ماژول وای فای (اختیاری): برای انتقال داده های بی سیم
