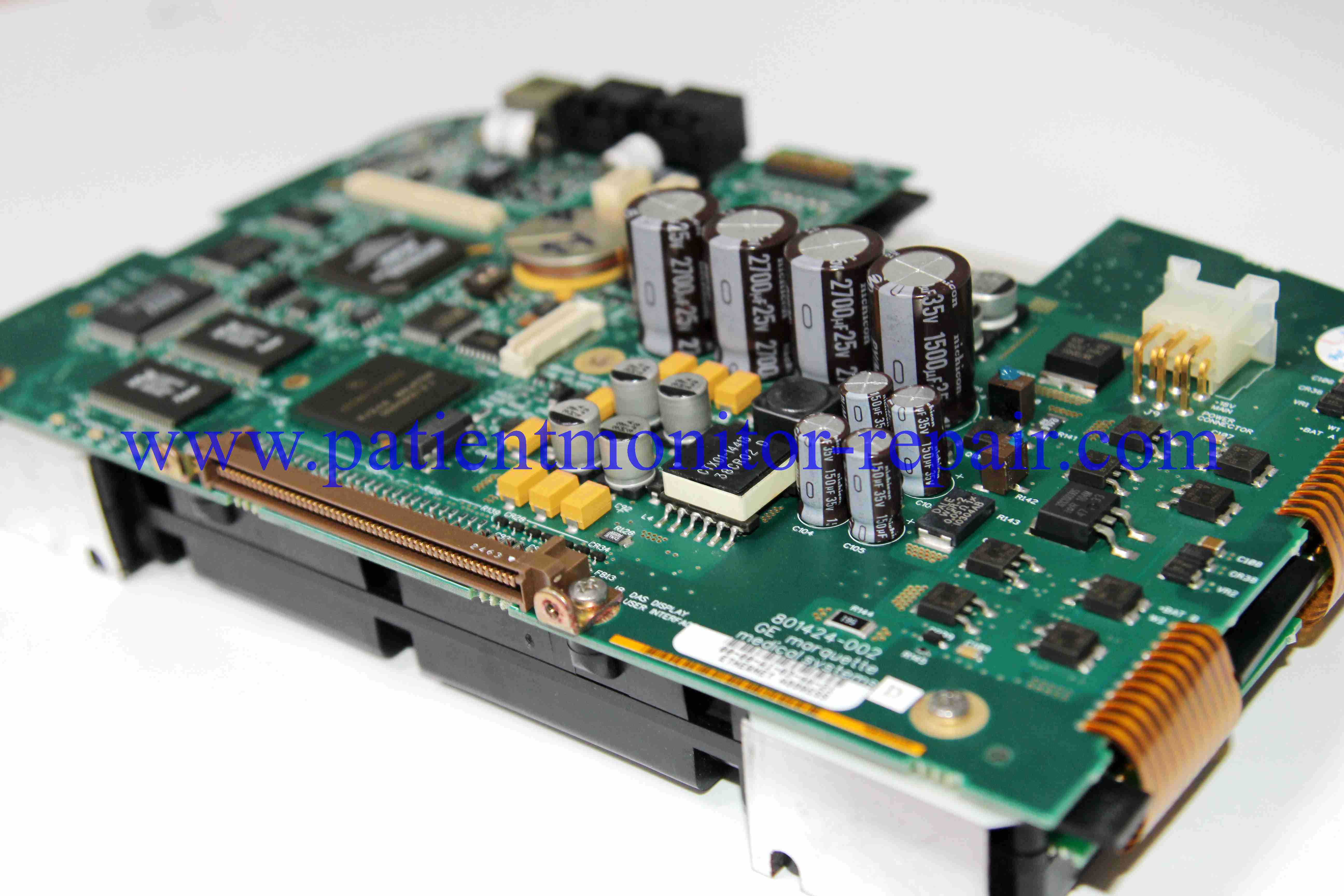

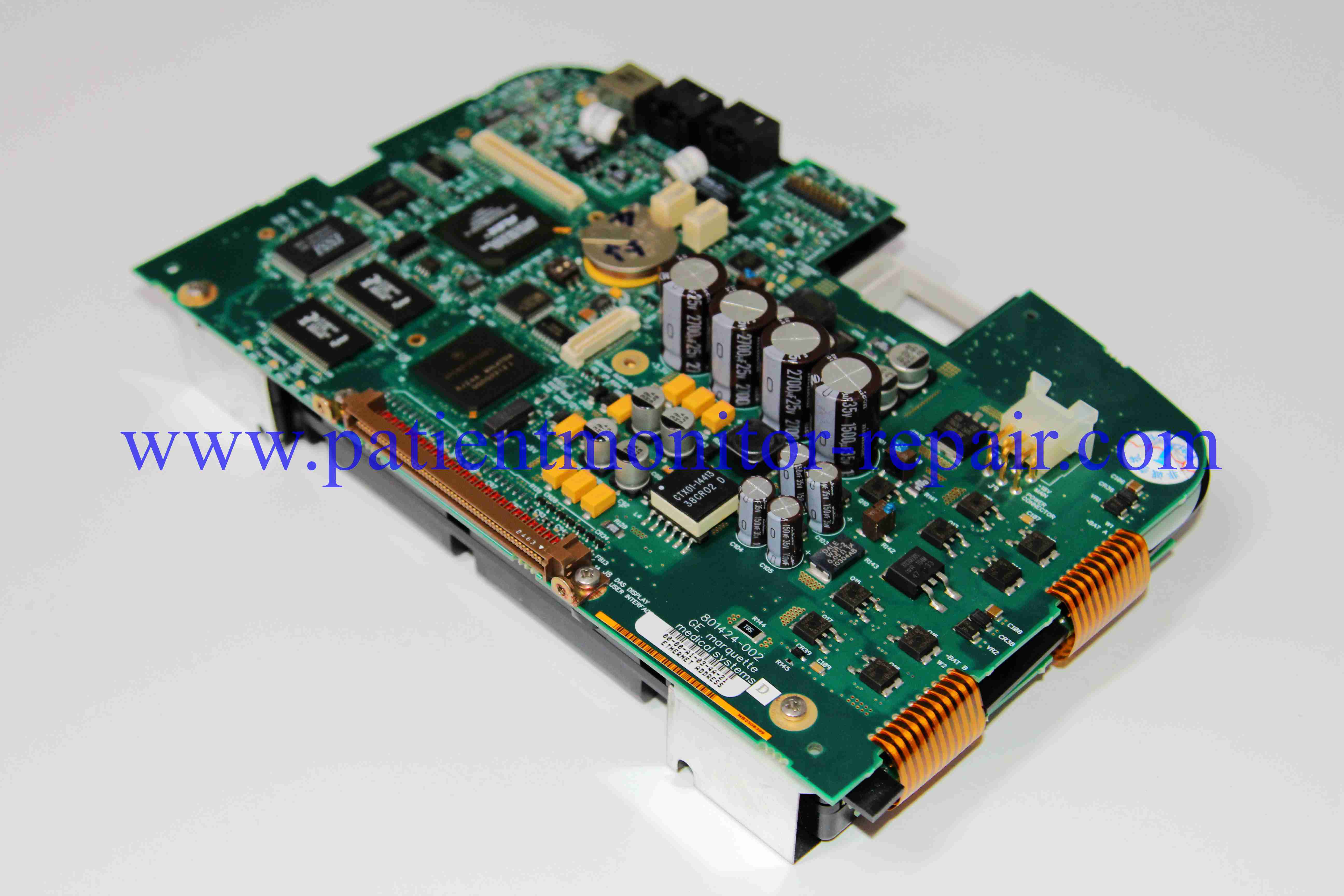

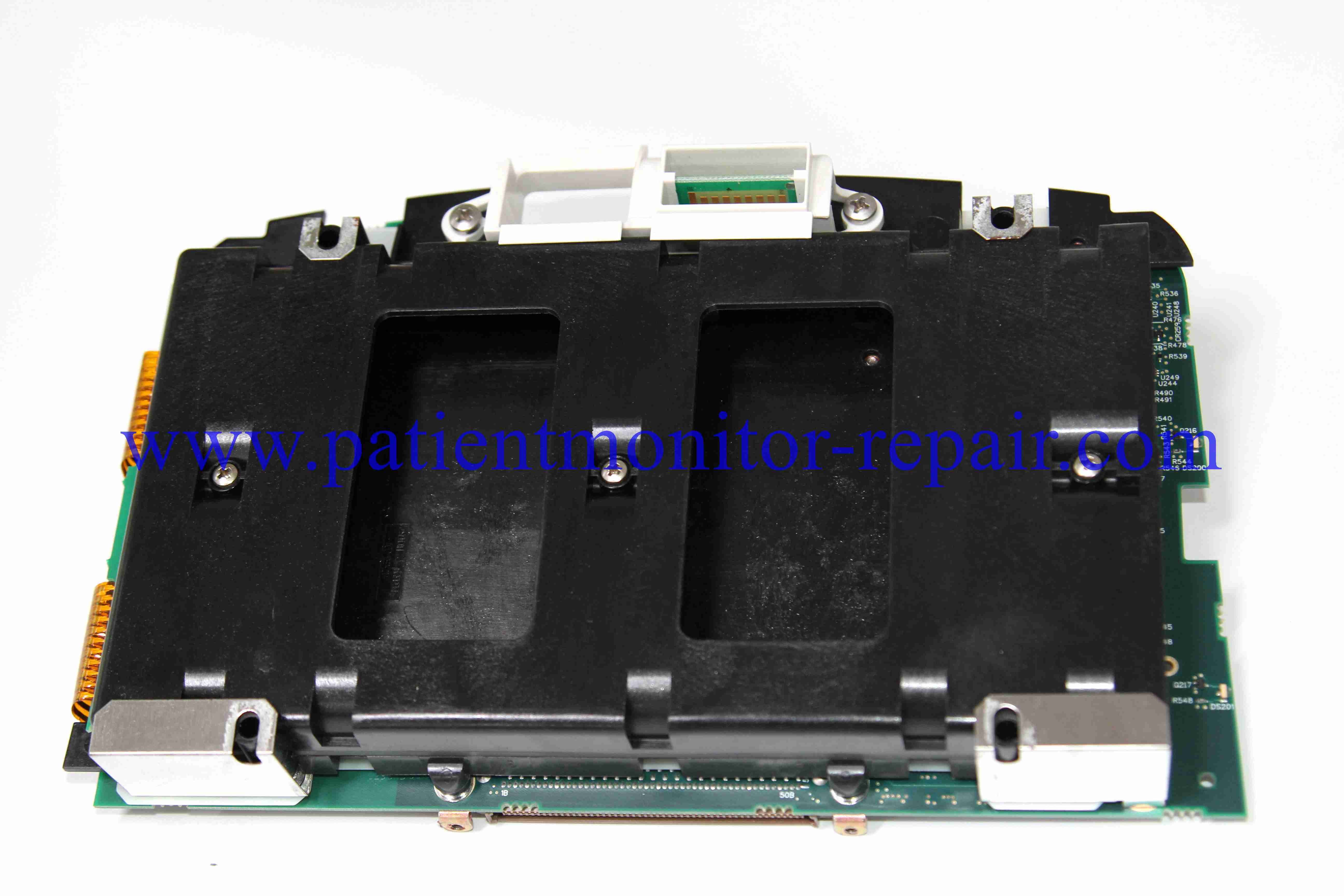

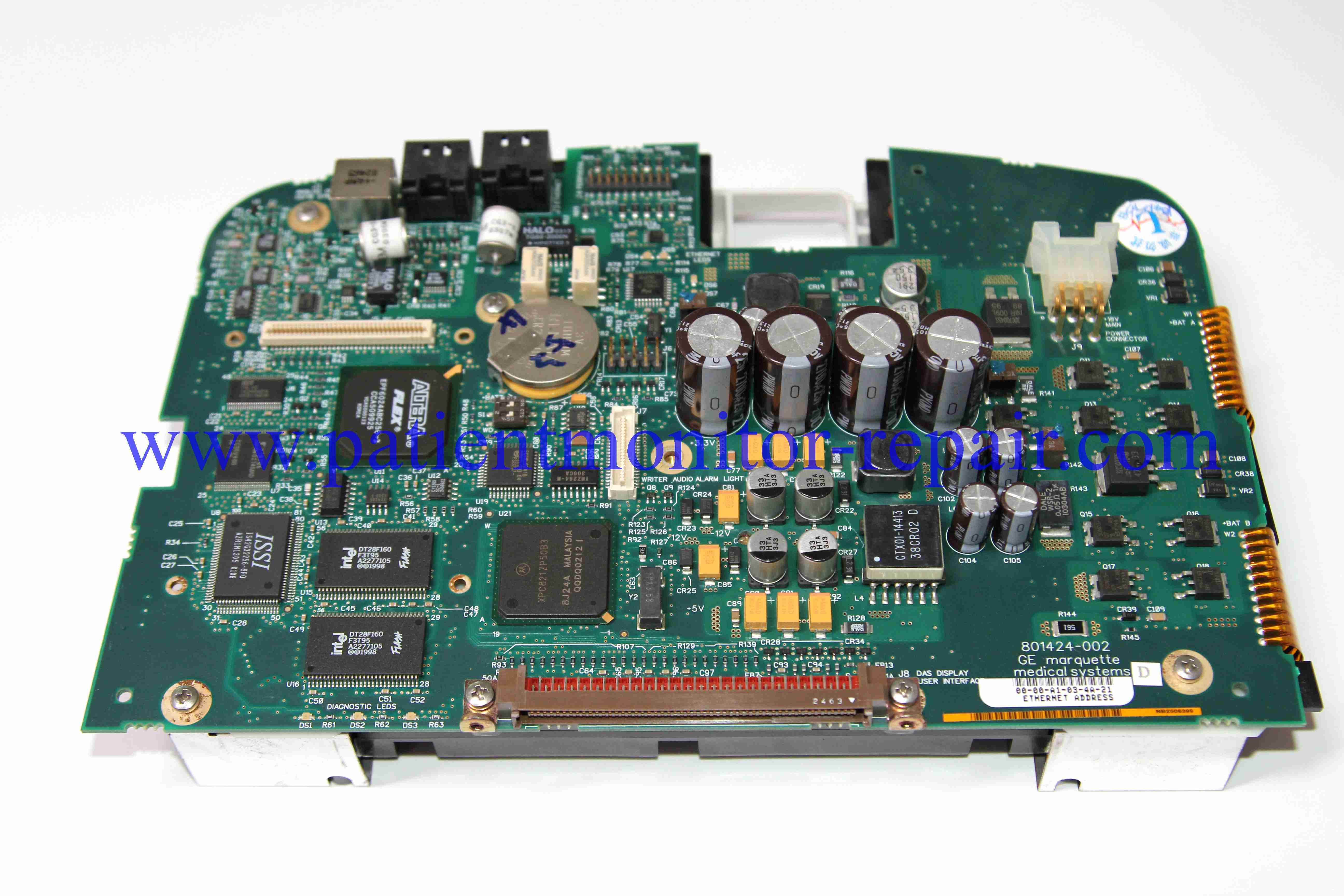

صفحه اصلی GE DASH3000 4000 5000 صفحه اصلی مانیتور بیمار

توضیحات محصول

در اینجا یک راهنمای گام به گام در مورد نحوه استفاده از مادربرد مانیتور بیمار GE DASH 3000/4000/5000، که برای تکنسین های مجرب تجهیزات پزشکی زیست پزشکی (BMETs) در نظر گرفته شده است.

سلب مسئولیت مهم: مادربرد جزء داخلی اصلی است. "استفاده از" آن به رویه های نصب، آزمایش و عیب یابی توسط تکنسین های آموزش دیده اشاره دارد. این یک راهنما برای استفاده بالینی توسط ارائه دهندگان مراقبت های بهداشتی نیست.

---

1. اقدامات احتیاطی قبل از نصب و ایمنی

• تأیید سازگاری مدل: تأیید کنید که مادربرد جایگزین به صراحت با مدل DASH خاص شما (3000، 4000 یا 5000) و پیکربندی سخت افزاری دقیق آن سازگار است. یک برد برای DASH 5000 ممکن است در DASH 3000 کار نکند و بالعکس.

• خاموش کردن و قطع اتصال: مانیتور بیمار را کاملاً خاموش کنید. آن را از برق AC جدا کرده و مانیتور را از پایه دیواری یا میله جدا کنید. بسته باتری اصلی را بردارید.

• محافظت از تخلیه الکترواستاتیک (ESD): اجباری. همیشه یک بند مچ دست ضد استاتیک که به درستی زمین شده است بپوشید و روی یک تشک ایمن ESD کار کنید. مادربرد حاوی تراشه ها و اجزای BGA بسیار حساس است که

• به راحتی توسط الکتریسیته ساکن آسیب می بینند.محیط را آماده کنید:

• در یک منطقه تمیز، روشن و بدون استاتیک کار کنید تا از آلودگی یا آسیب فیزیکی به برد جلوگیری شود.ابزار و مستندات را جمع آوری کنید: ابزارهای لازم (به عنوان مثال، پیچ گوشتی های Torx، spudgers) و، مهمتر از همه، دفترچه راهنمای خدمات رسمی GE

را برای مدل DASH خاص خود داشته باشید. فرآیند جداسازی پیچیده است و به راهنمایی دقیق نیاز دارد.

• 2. برداشتن مادربرد قدیمیمانیتور را جدا کنید:

• مراحل دقیق دفترچه راهنمای خدمات را برای برداشتن محفظه بیرونی، قاب جلو و مجموعه نمایشگر دنبال کنید تا به اجزای داخلی دسترسی پیدا کنید. این فرآیند پیچیده است و شامل مراحل و کابل های متعددی است.اتصالات را مستند کنید: قبل از جدا کردن هر چیزی، از عکس های با وضوح بالا استفاده کنید

• و نمودارهایی از تمام کابل های روبانی، دسته سیم ها و کانکتورهای متصل به مادربرد موجود ایجاد کنید. جهت گیری تمام کابل های روبانی را یادداشت کنید. اتصال اشتباه اینها علت اصلی خرابی است.کابل ها را جدا کنید:

• به آرامی تمام کابل ها را از مادربرد قدیمی جدا کنید. بسیاری از کانکتورها دارای قفل ها یا چفت های ZIF (نیروی درج صفر) هستند که قبل از اینکه کابل را بتوان برداشت، باید با دقت بالا برگردانده شوند.پیچ ها را باز کرده و بردارید:

پیچ های مادربرد را از پایه های نصب آن باز کنید. برد را با دقت مستقیماً به سمت بالا و خارج از شاسی بلند کنید و از هرگونه تماس با سایر اجزا خودداری کنید.

• 3. نصب مادربرد جدیدبرد جدید را بازرسی کنید:

• مادربرد جدید را از نظر هرگونه نشانه ای از آسیب فیزیکی، پین های خمیده یا کانکتورهای آسیب دیده که در حین حمل و نقل ایجاد شده است، به صورت بصری بررسی کنید.موقعیت و ایمن سازی:

• مادربرد جدید را به درستی با سوراخ های نصب تراز کنید. آن را با دقت در جای خود قرار دهید و با پیچ های صحیح محکم کنید. از هرگونه خم شدن برد خودداری کنید.کابل ها را دوباره وصل کنید: با استفاده از مستندات قبلی خود (عکس ها/نمودارها)، به طور روشمند همه

  • کابل ها و دسته سیم ها را به مکان های دقیق خود در مادربرد جدید دوباره وصل کنید.

  • اطمینان حاصل کنید که هر کانکتور محکم و کاملاً در جای خود قرار گرفته است.مهمتر از همه، به یاد داشته باشید که قفل های ZIF را دوباره درگیر کنید

• روی کانکتورهای کابل روبانی پس از درج. یک کابل روبانی شل باعث خرابی صفحه نمایش یا صفحه لمسی می شود.مانیتور را دوباره مونتاژ کنید:

فرآیند جداسازی را با دقت معکوس کنید تا مانیتور را دوباره سرهم کنید. اطمینان حاصل کنید که تمام اجزا به درستی تراز شده اند و تمام پیچ ها به گشتاور مشخص شده سفت شده اند.

• 4. آزمایش، کالیبراسیون و پیکربندی پس از نصبروشن شدن اولیه:

• باتری را دوباره وارد کنید و مانیتور را به برق AC وصل کنید. دستگاه را روشن کنید.شروع به کار را مشاهده کنید:

• دستگاه یک خودآزمایی گسترده انجام می دهد. هرگونه کدهای خطا (به عنوان مثال، خطاهای FPGA، DSP یا حافظه) را که نشان دهنده نصب نادرست یا برد معیوب است، مشاهده کنید.وارد حالت سرویس شوید: برای تکمیل نصب باید به حالت سرویس

• پنهان دسترسی داشته باشید. این معمولاً شامل یک توالی کلید خاص در هنگام راه اندازی است (در دفترچه راهنمای خدمات توضیح داده شده است).صفحه لمسی را کالیبره کنید:

• یک گام مهم. از ابزار کالیبراسیون در حالت سرویس برای کالیبره کردن دقیق صفحه لمسی استفاده کنید. یک صفحه لمسی کالیبره نشده غیر قابل استفاده خواهد بود.پیکربندی سخت افزار را تأیید کنید:

• ممکن است لازم باشد مادربرد در حالت سرویس پیکربندی شود تا با گزینه های سخت افزاری خاص مانیتور مطابقت داشته باشد (به عنوان مثال، ماژول های پارامتر نصب شده).آزمایش های عملکردی جامع را انجام دهید:

  • هر پارامتر و عملکرد را آزمایش کنید:نمایشگر و لمس:

  • وضوح و کالیبراسیون را تأیید کنید.ECG، SpO₂، NIBP:

  • از یک شبیه ساز بیمار برای تأیید کیفیت شکل موج و دقت عددی استفاده کنید.آلارم ها:

  • تمام عملکردهای آلارم را آزمایش کنید.شبکه و رابط ها:

• عملکرد اترنت و پورت سریال را در صورت وجود تأیید کنید.پاک کردن گزارش های خطا:

از حالت سرویس برای پاک کردن هرگونه گزارش خطای تاریخی از مادربرد قبلی استفاده کنید.

• 5. مستندات و انطباقسرویس را ثبت کنید:

• روش کامل را با دقت در گزارش تاریخچه خدمات دستگاه مستند کنید. تاریخ، دلیل تعویض، شماره قطعات مادربرد قدیمی و جدید و نتایج تمام آزمایش ها و کالیبراسیون ها را درج کنید.انطباق با مقررات:

این تعمیر باید مطابق با مشخصات GE و مقررات مربوط به دستگاه های پزشکی (به عنوان مثال، FDA، CFDA) انجام شود تا انطباق و ایمنی دستگاه برای استفاده بالینی حفظ شود.

هشدار نهایی: این یک روش پیچیده فقط برای پرسنل بسیار واجد شرایط است. مانیتورهای DASH دارای طراحی یکپارچه هستند. نصب نادرست می تواند به طور دائم به مادربرد جدید یا سایر اجزا آسیب برساند، که منجر به تعمیرات پرهزینه می شود و دستگاه پشتیبانی کننده حیات را برای استفاده بیمار ناامن می کند.
