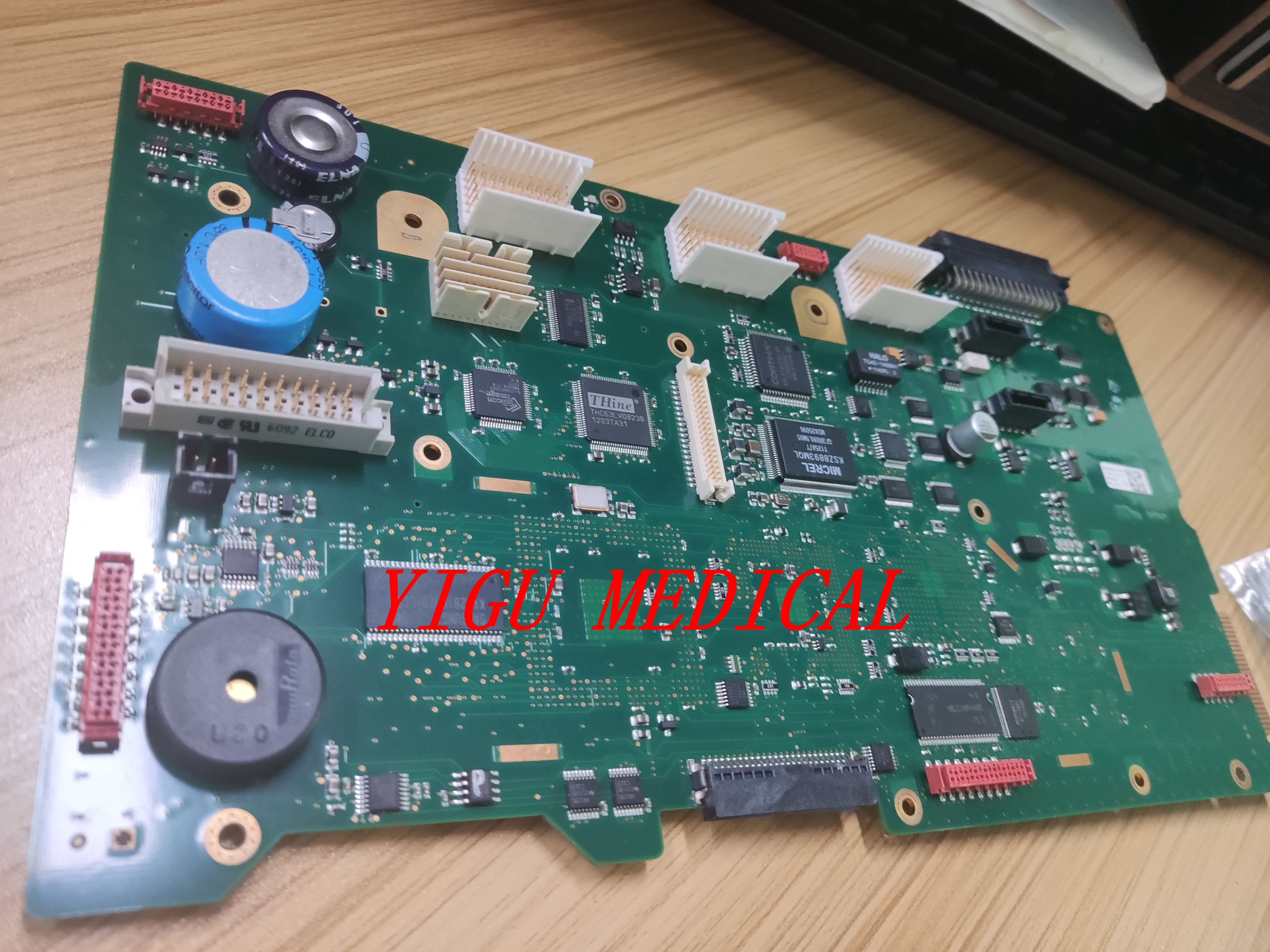

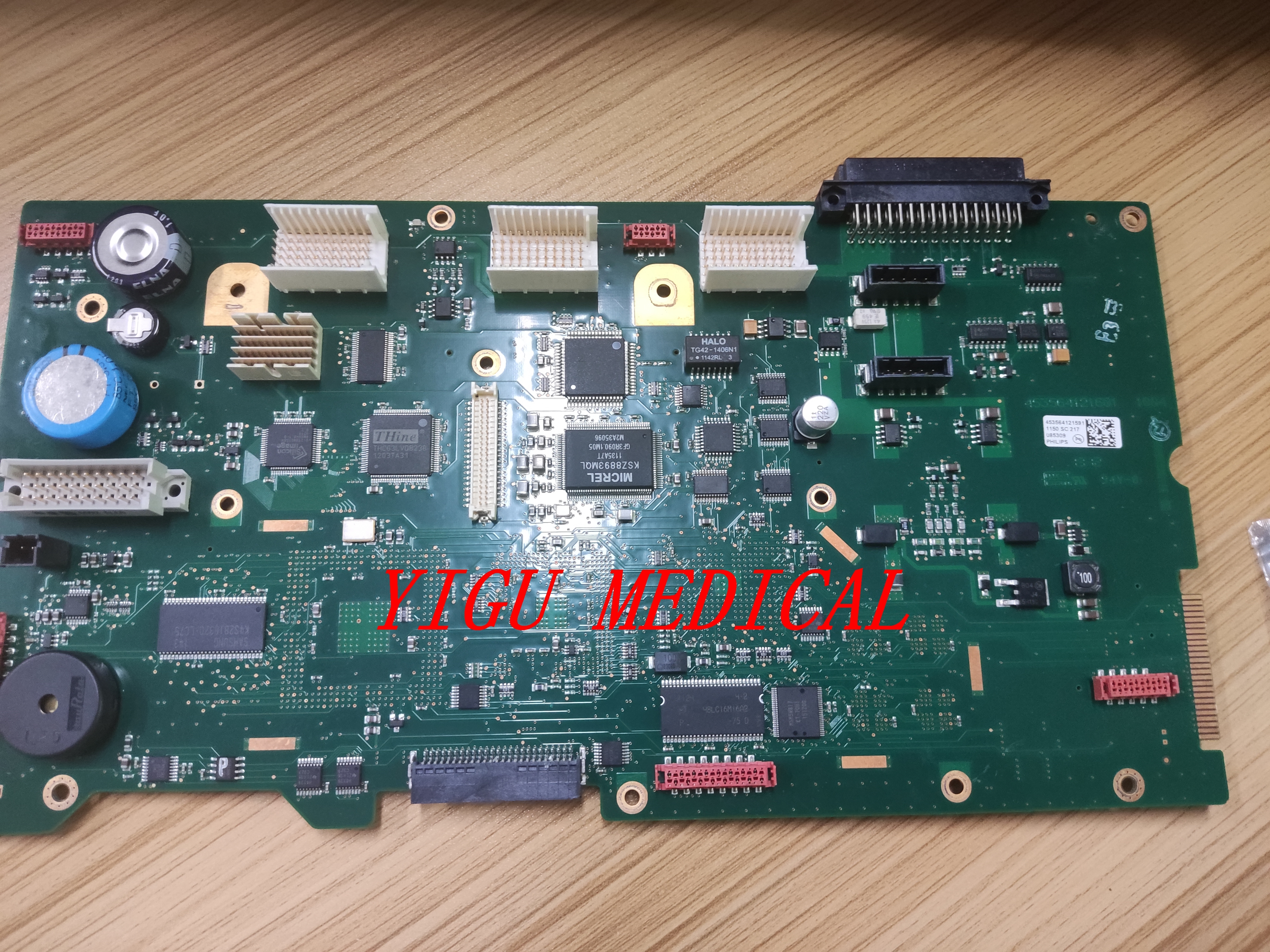

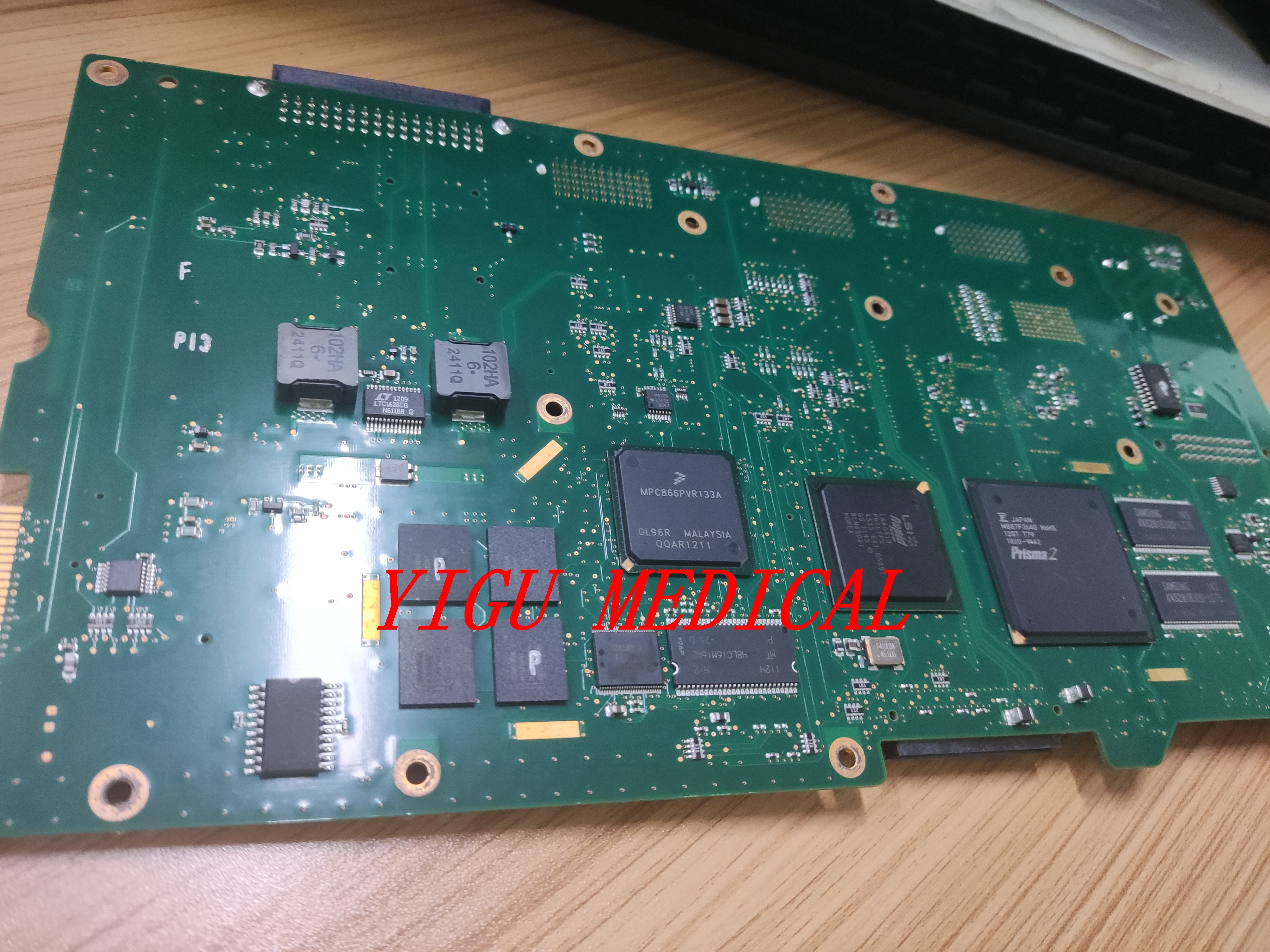

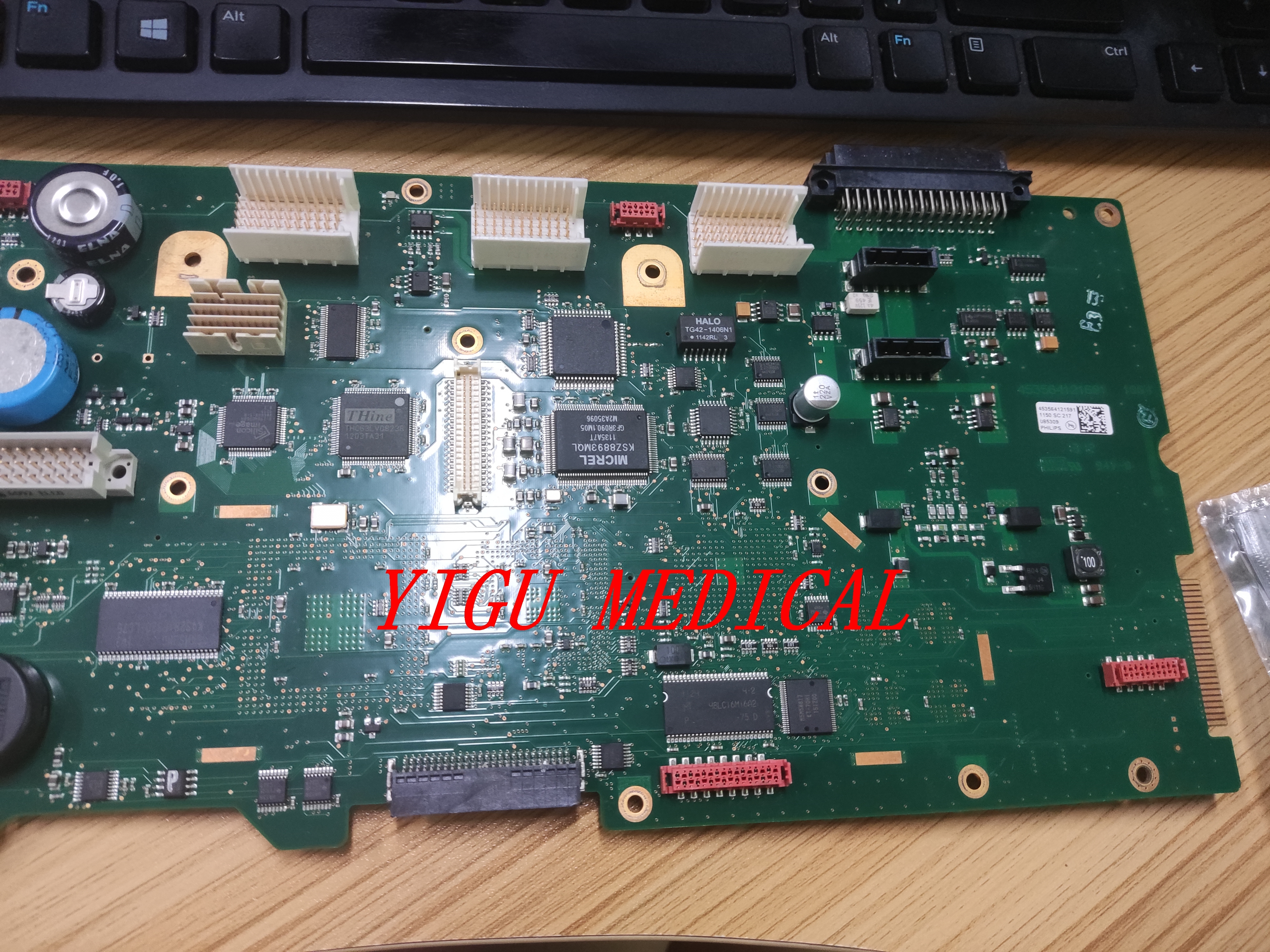

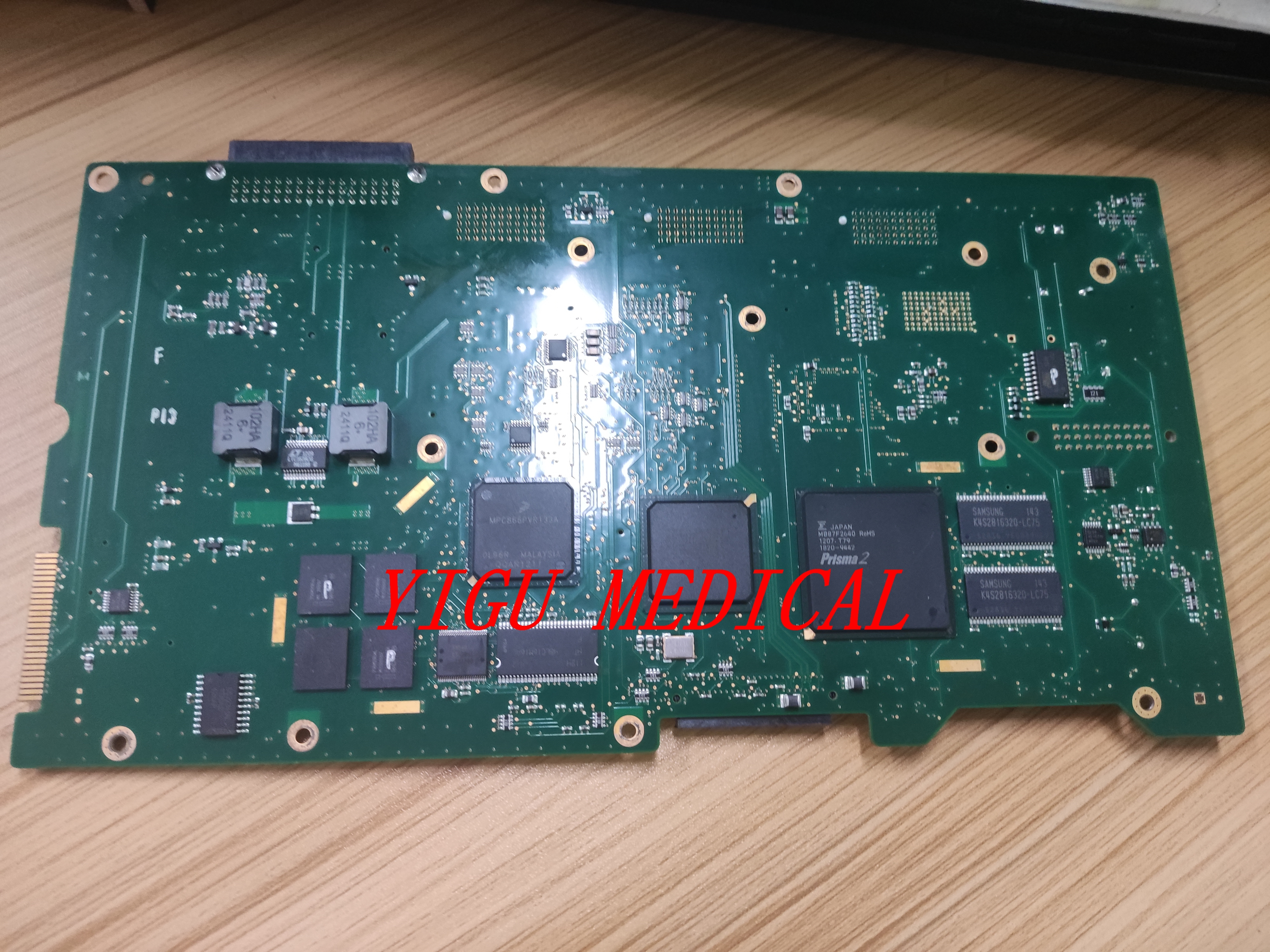

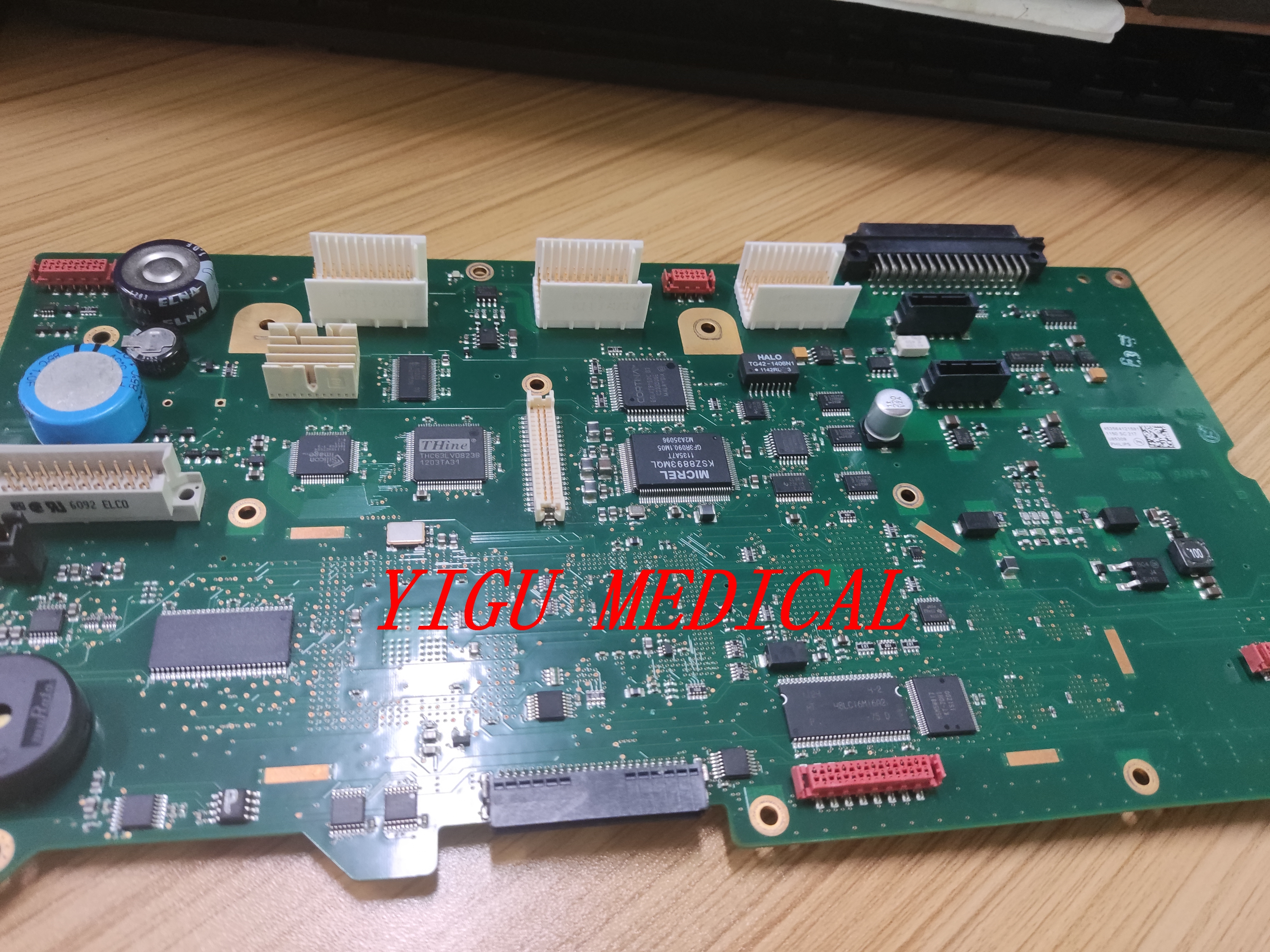

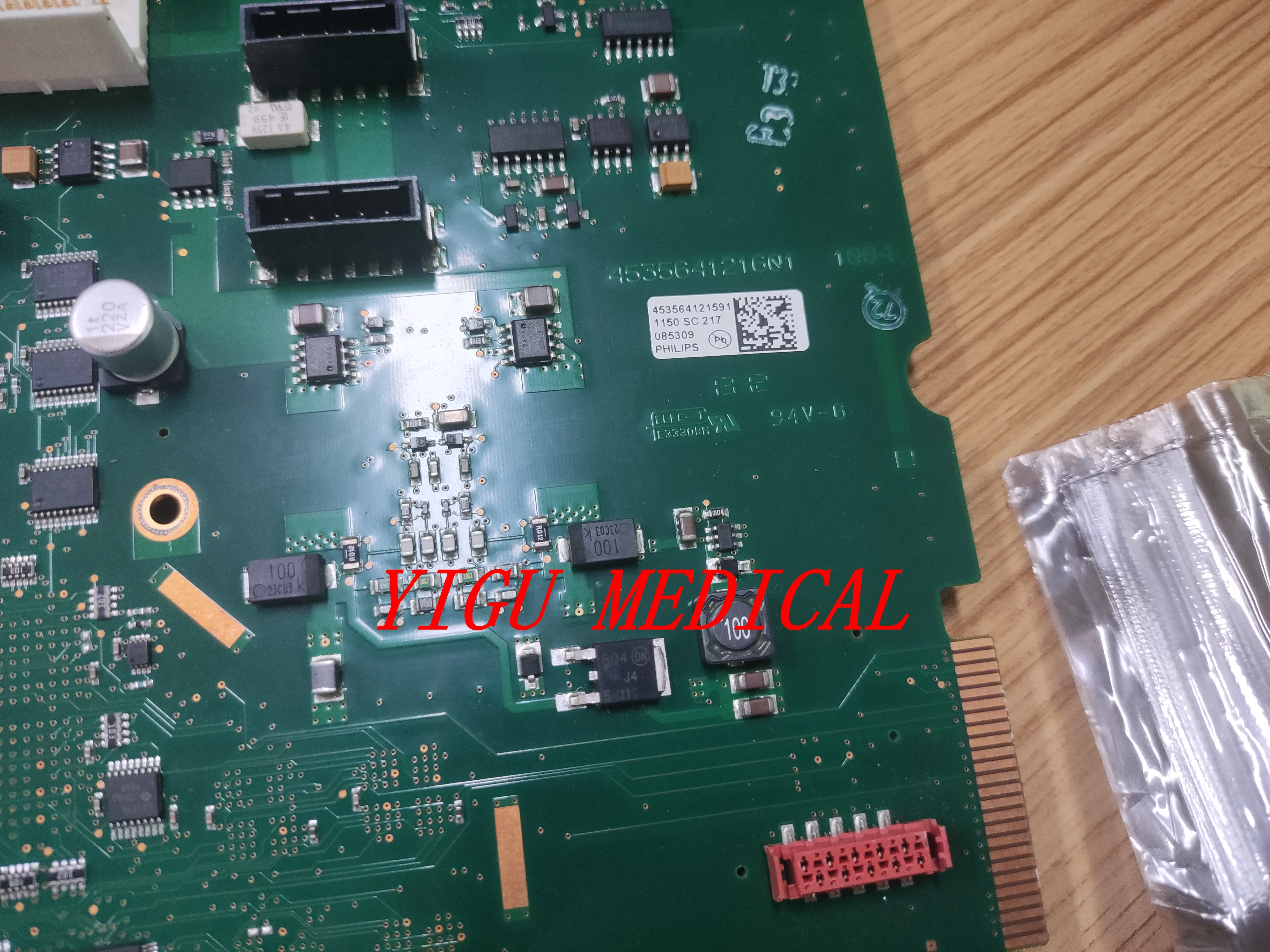

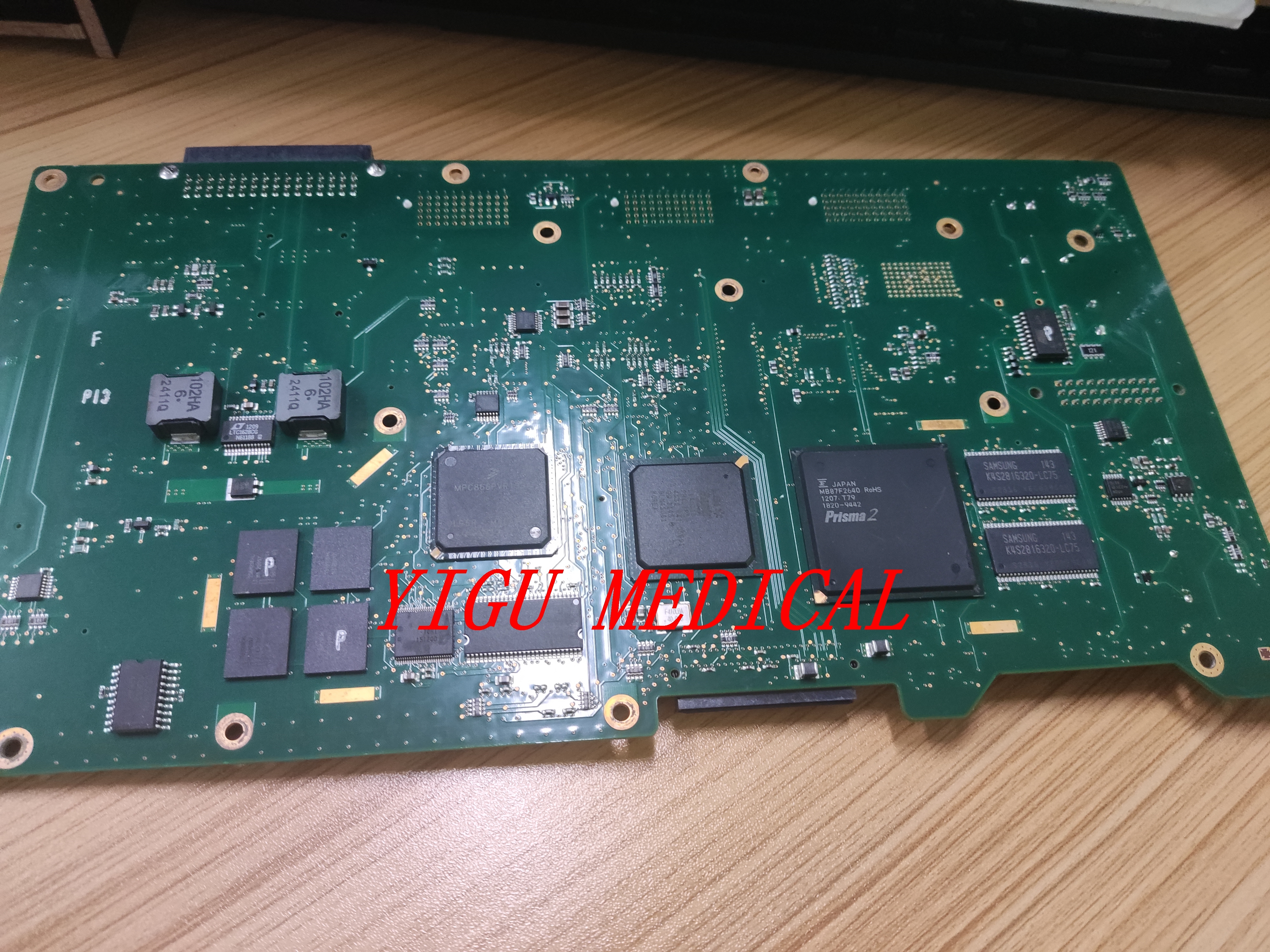

برد اصلی مانیتور بیمار PH MX700 MX750، شماره قطعه 453564121591، برای برد اصلی مانیتور

توضیحات محصول

برد اصلی مانیتور بیمار PH MX700 MX750 شماره قطعه 453564121591 برای مادربرد مانیتور

برد اصلی (یا برد سیستم) در یک مانیتور بیمار **سری MX** (شامل مدل‌هایی مانند **MX400، MX500، MX600، MX700 و MX800**) هسته اصلی این پلتفرم مانیتورینگ بیمار بسیار یکپارچه است. برخلاف مانیتورهای سنتی که در آن هر پارامتر یک «ماژول» جداگانه است، سری MX به دلیل **طراحی یکپارچه و تک‌بردی** خود مشهور است، جایی که اکثر قریب به اتفاق عملکردهای اندازه‌گیری مستقیماً روی برد سیستم اصلی ادغام می‌شوند.

این فلسفه طراحی، برد اصلی MX را به یک جزء استثنایی پیچیده و حیاتی تبدیل می‌کند که به عنوان مرکز محاسباتی، پردازشگر سیگنال و اتصال ارتباطی برای کل دستگاه عمل می‌کند.

عملکردهای کلیدی و فلسفه معماری

برد اصلی سری MX با سطح بالای ادغام خود تعریف می‌شود. عملکردهای کلیدی آن عبارتند از:

1. **پردازش پارامتر یکپارچه:**
* این ویژگی تعیین‌کننده است. به جای استفاده از ماژول‌های جداگانه و قابل تعویض برای هر پارامتر، برد اصلی MX مدارهای پردازشی اصلی را برای اندازه‌گیری‌های کلیدی مستقیماً روی برد ادغام می‌کند. این معمولاً شامل موارد زیر است:
* **ECG (نوار قلب):** قسمت جلویی آنالوگ و دیجیتالی‌سازی برای الکتروکاردیوگرام.
* **SpO₂ (اشباع اکسیژن خون):** برد پردازش برای پالس اکسیمتری اغلب یکپارچه یا مستقیماً متصل است.
* **NIBP (فشار خون غیر تهاجمی):** مدار کنترل و محاسبه برای پمپ و سنسور فشار.
* **Temp (دما):** شرط‌بندی سیگنال برای پروب‌های دما.
* **IBP (فشار خون تهاجمی)** و سایر پارامترهای پیشرفته (مانند EtCO₂) ممکن است از طریق یک **برد توسعه پارامتر** اختصاصی که مستقیماً به برد اصلی متصل می‌شود، اضافه شوند، اما پردازش اصلی همچنان متمرکز است.

2. **محاسبات و کنترل متمرکز:**
* برد اصلی دارای **CPU**، **چیپ‌ست** و **حافظه** اصلی است. سیستم عامل مانیتور (یک سیستم عامل تعبیه‌شده تخصصی) و مجموعه نرم‌افزاری Philips IntelliVue را اجرا می‌کند.
* این کار پیچیده همگام‌سازی تمام جریان‌های داده، اجرای الگوریتم‌های هشدار و ارائه رابط کاربری را انجام می‌دهد.

3. **مدیریت نمایشگر و رابط کاربری:**
* سیگنال ویدئویی را برای نمایشگر با وضوح بالا تولید می‌کند.
* با صفحه لمسی و کنترل‌های پنل جلویی (دکمه‌ها، دستگیره‌های چرخشی) ارتباط برقرار می‌کند و ورودی کاربر را به دستوراتی برای سیستم ترجمه می‌کند.

4. **ذخیره‌سازی داده‌ها و ارتباطات شبکه:**
* برد اصلی شامل فضای ذخیره‌سازی (به عنوان مثال، یک SSD یا حافظه فلش تعبیه‌شده) برای موارد زیر است:
* داده‌های روند
* ضبط شکل موج با افشای کامل
* گزارش‌های هشدار
* نرم‌افزار و پیکربندی سیستم
* دارای سخت‌افزار شبکه‌ای قوی (کنترل‌کننده اترنت) برای اتصال یکپارچه به **مرکز اطلاعات Philips IntelliVue (IIC)** و شبکه بیمارستان است که امکان نظارت بر ایستگاه مرکزی و صادرات داده‌ها را فراهم می‌کند.

5. **مدیریت انرژی:**
* برق را از واحد منبع تغذیه داخلی (PSU) توزیع و تنظیم می‌کند و سیستم باتری پشتیبان را مدیریت می‌کند و از عملکرد بدون وقفه در طول انتقال برق اطمینان می‌دهد.

اجزای رایج در برد اصلی سری MX

* **پردازنده اصلی (CPU):** یک ریزپردازنده قدرتمند و صنعتی برای رسیدگی به پردازش همزمان چندین شکل موج با وفاداری بالا و داده‌های عددی.
* **چیپ‌ست (Northbridge/Southbridge یا SOC):** جریان داده‌ها را بین CPU، حافظه و باس‌های جانبی مدیریت می‌کند.
* **حافظه:**
* **DDR RAM:** برای اجرای سیستم عامل و برنامه‌ها.
* **ذخیره‌سازی غیر فرار:** یک تراشه SSD یا eMMC داخلی برای سیستم عامل، نرم‌افزار و ذخیره‌سازی داده‌های بیمار. این یک نقطه خرابی رایج است زیرا قدیمی می‌شود.
* پردازش و محاسبه پلتیسموگرافی SpO₂.
* الگوریتم‌های اندازه‌گیری NIBP.
* **مدارهای تنظیم‌کننده توان:** چندین مبدل DC-DC و تنظیم‌کننده ولتاژ برای ارائه توان تمیز و پایدار به تمام بخش‌های برد.
* **رابط‌های ارتباطی:** کنترل‌کننده‌ها برای اترنت، USB و پورت‌های سریال.
* **کانکتورها برای لوازم جانبی:** پورت‌ها برای برد توسعه پارامتر، پنل نمایشگر، کانکتورهای کابل بیمار و پورت‌های خارجی.

مشکلات رایج و نقاط خرابی

* **خرابی ذخیره‌سازی (رایج‌ترین):** فضای ذخیره‌سازی یکپارچه (SSD/eMMC) دارای طول عمر خواندن/نوشتن محدودی است. خرابی یا فساد منجر به خرابی راه‌اندازی می‌شود، که اغلب با پیام‌های خطا مانند **"No System،" "Boot Error،"** یا فریز شدن مانیتور روی صفحه لوگوی فیلیپس نشان داده می‌شود.

یادداشت‌های خدمات و تعمیرات مهم

* **سطح بالای ادغام:** طراحی یکپارچه به این معنی است که شما نمی‌توانید به سادگی یک «ماژول ECG» خراب را جایگزین کنید. خرابی در یک عملکرد یکپارچه اغلب مستلزم تعویض کل برد اصلی است.
* **خدمات مجاز مورد نیاز است:** برد اصلی سری MX یک جزء بسیار اختصاصی و پیچیده است. **تعمیرات و جایگزینی‌ها باید توسط مهندسین خدمات مجاز فیلیپس انجام شود.**
* **کالیبراسیون و نرم‌افزار:** نصب یک برد اصلی جدید یک تعویض ساده نیست. به نرم‌افزار خدمات تخصصی فیلیپس نیاز دارد تا:
* نرم‌افزار و پیکربندی دستگاه صحیح را بارگذاری کنید.
* **کالیبراسیون‌های ایمنی و عملکردی مهم** را برای تمام پارامترهای یکپارچه (ECG، NIBP و غیره) انجام دهید.
* بدون این کالیبراسیون، مانیتور استانداردهای دقت و ایمنی مشخص شده خود را برآورده نمی‌کند.
