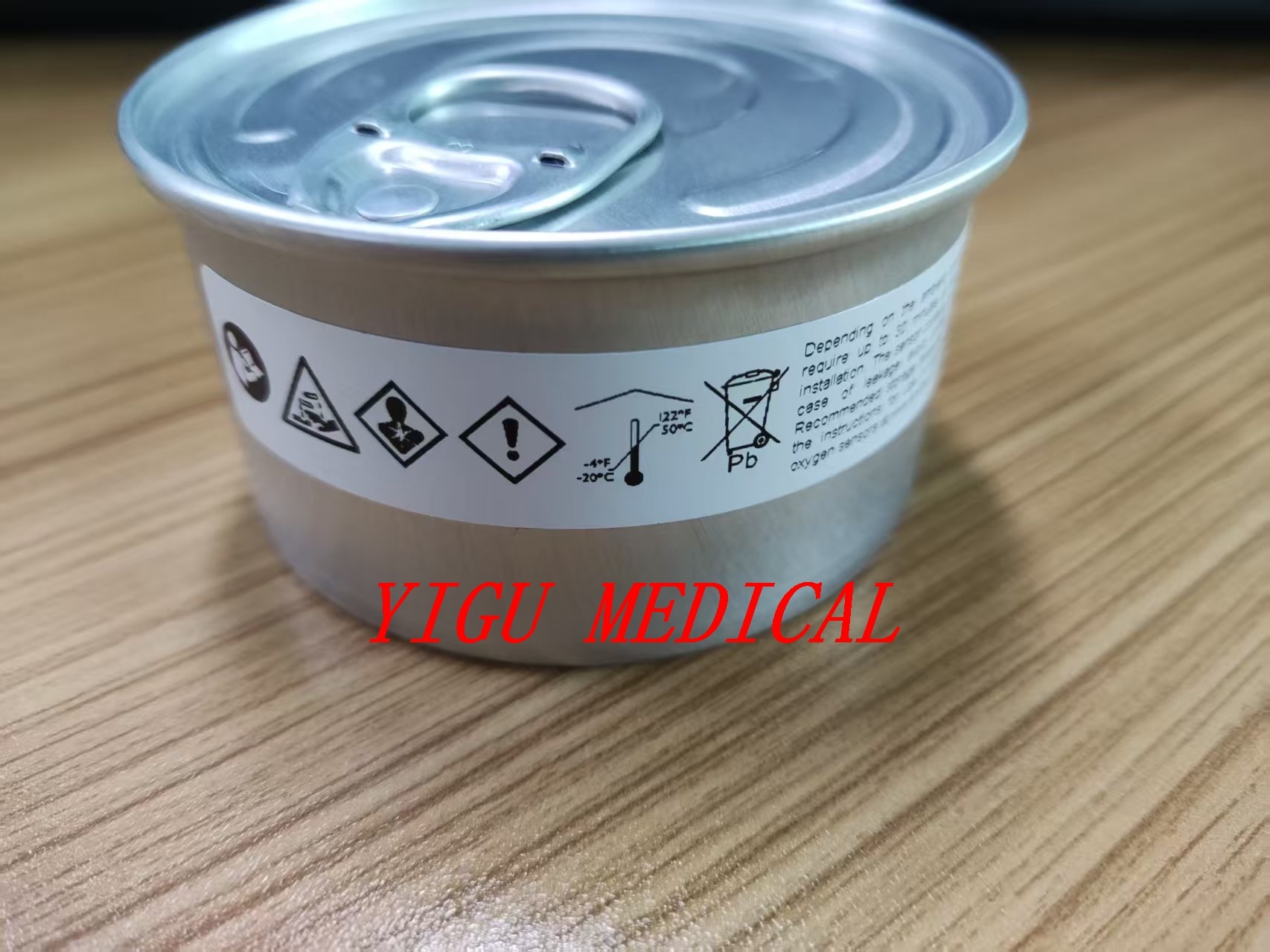

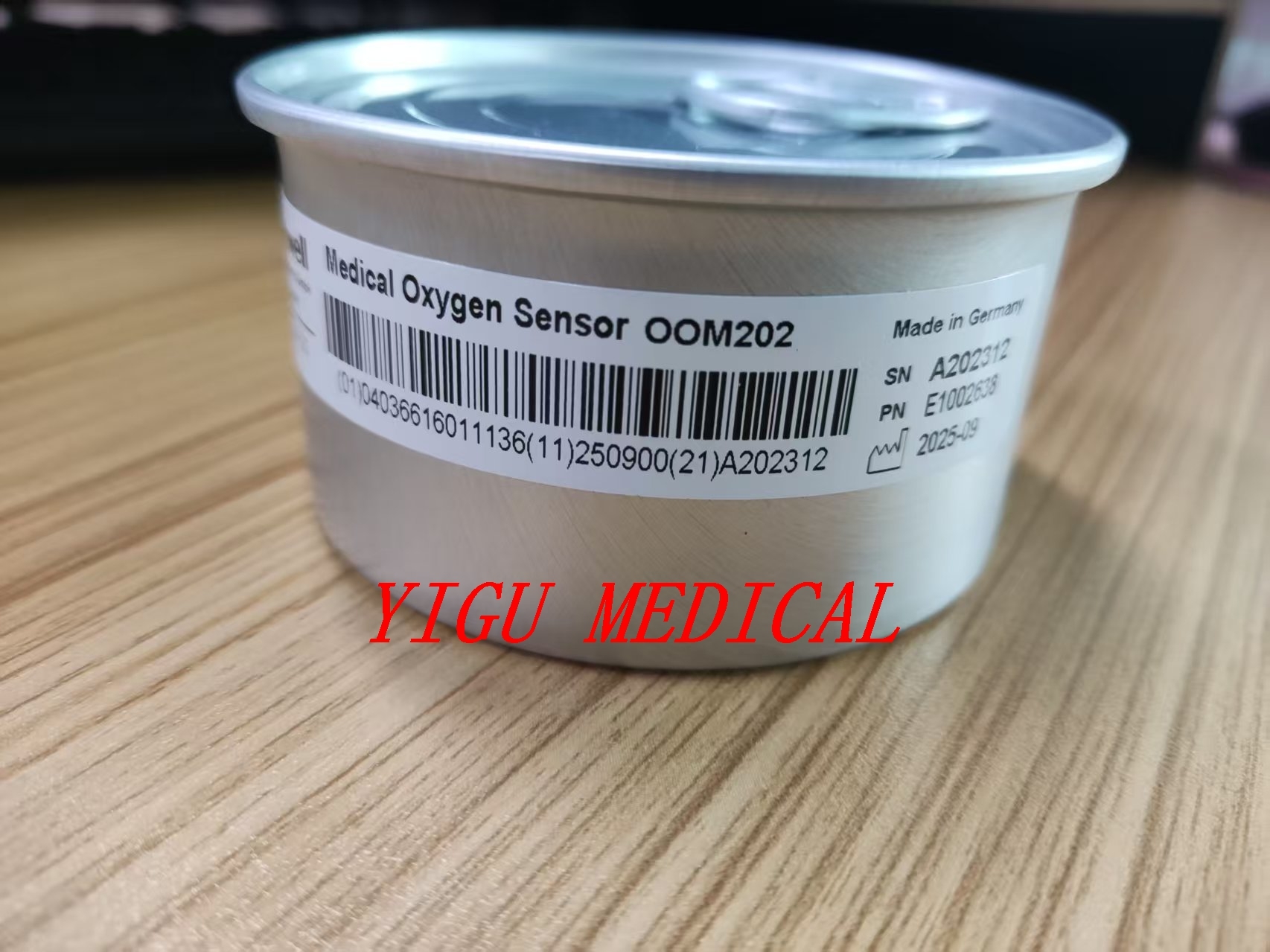

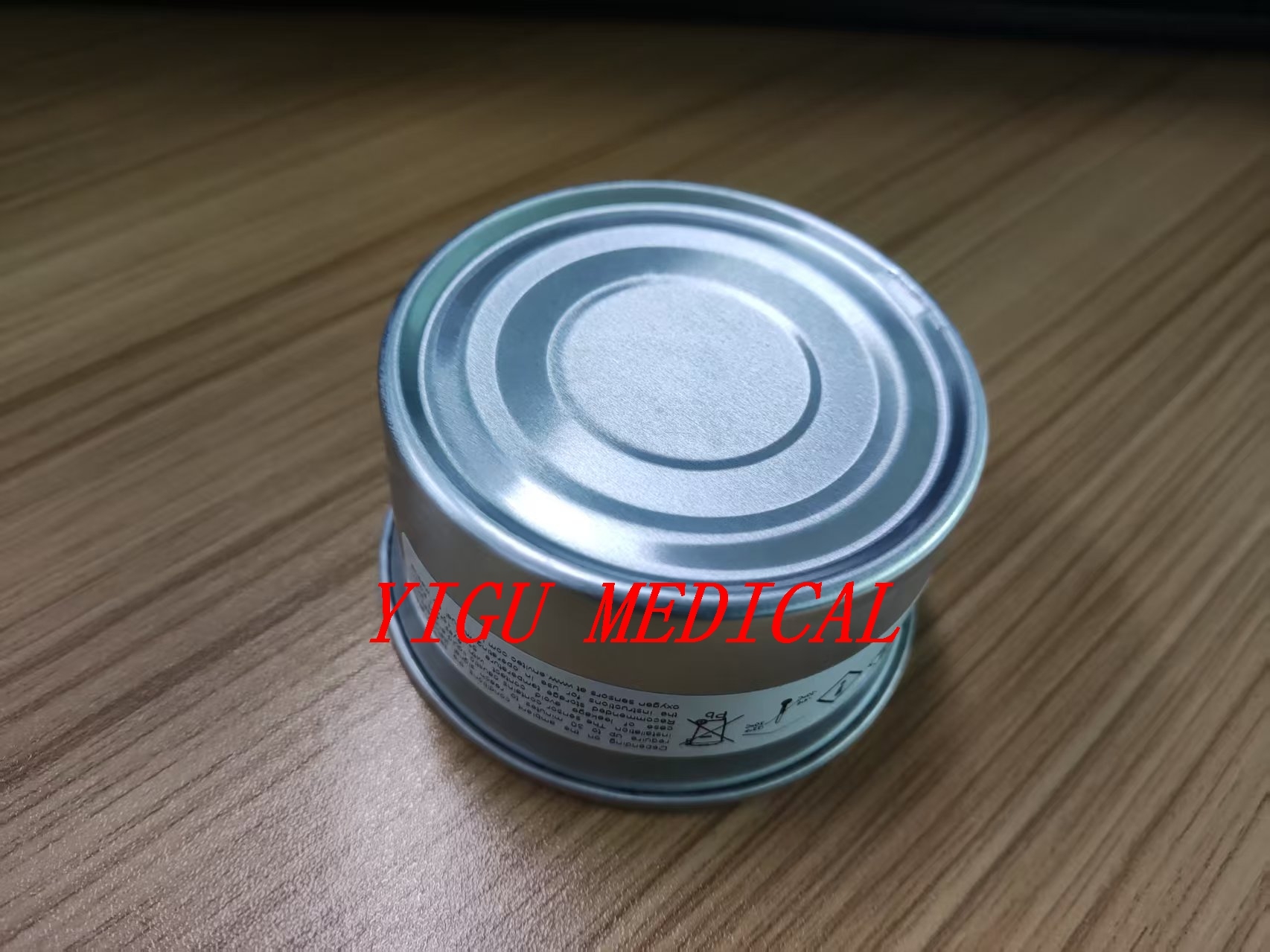

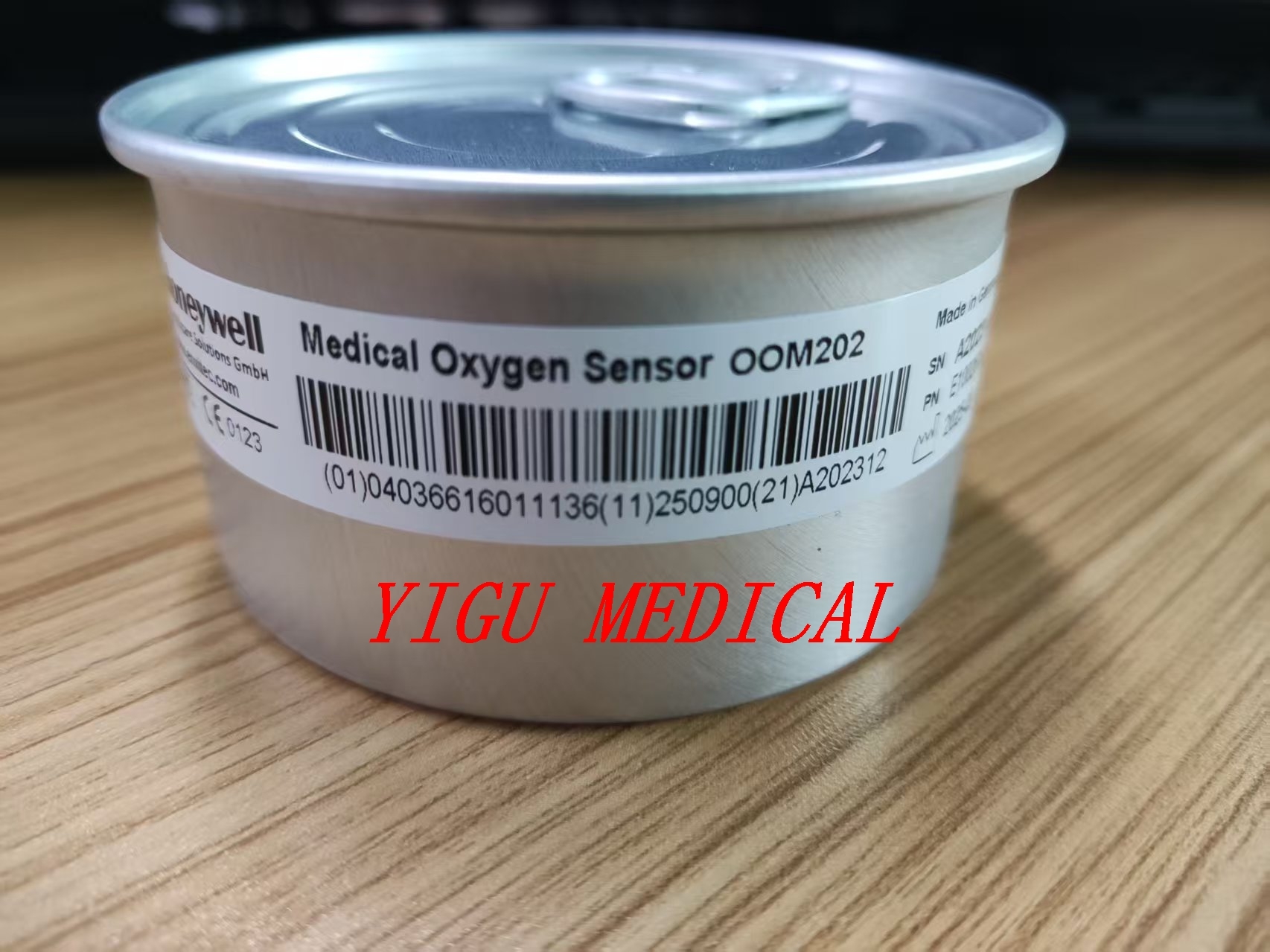

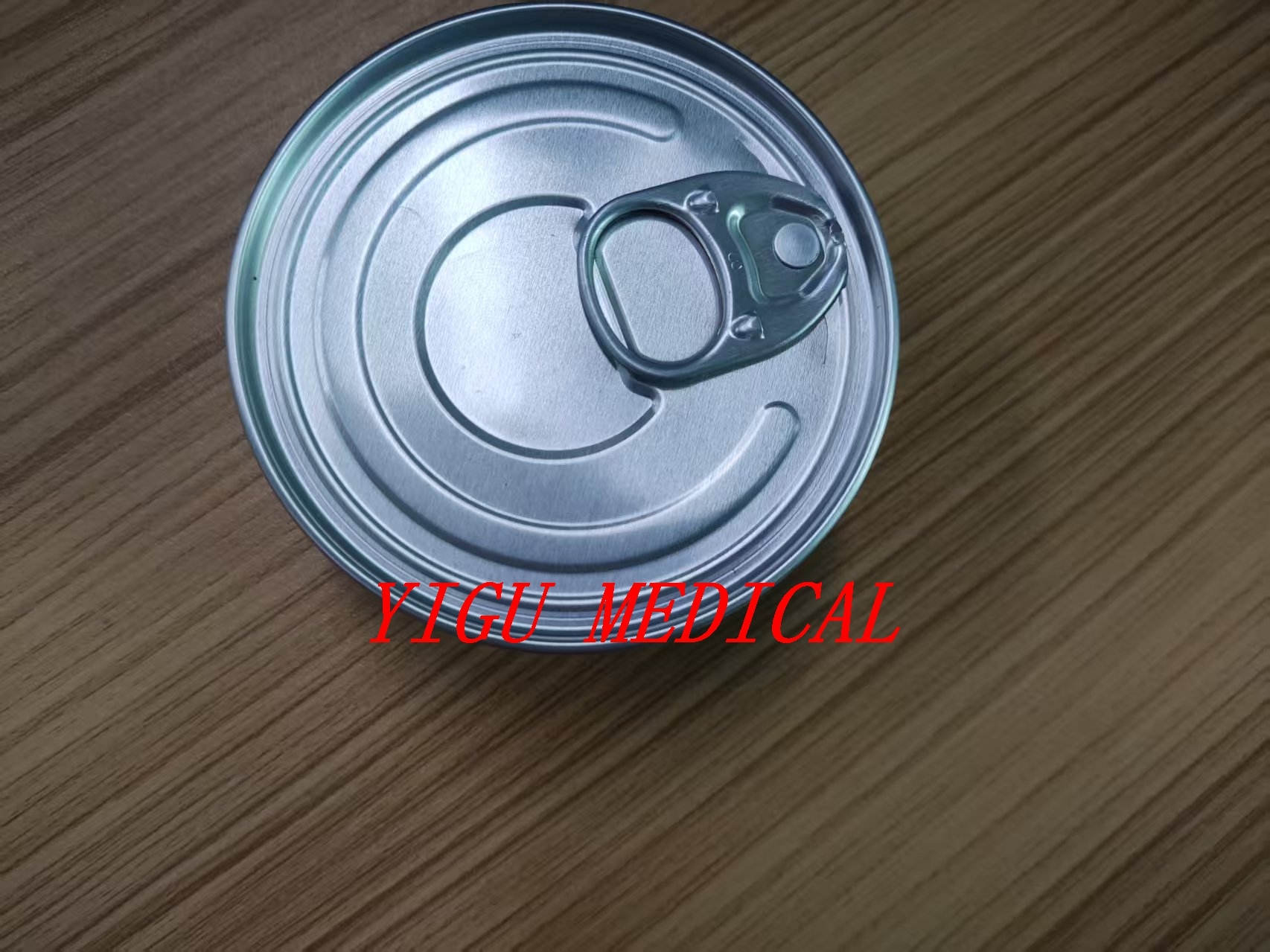

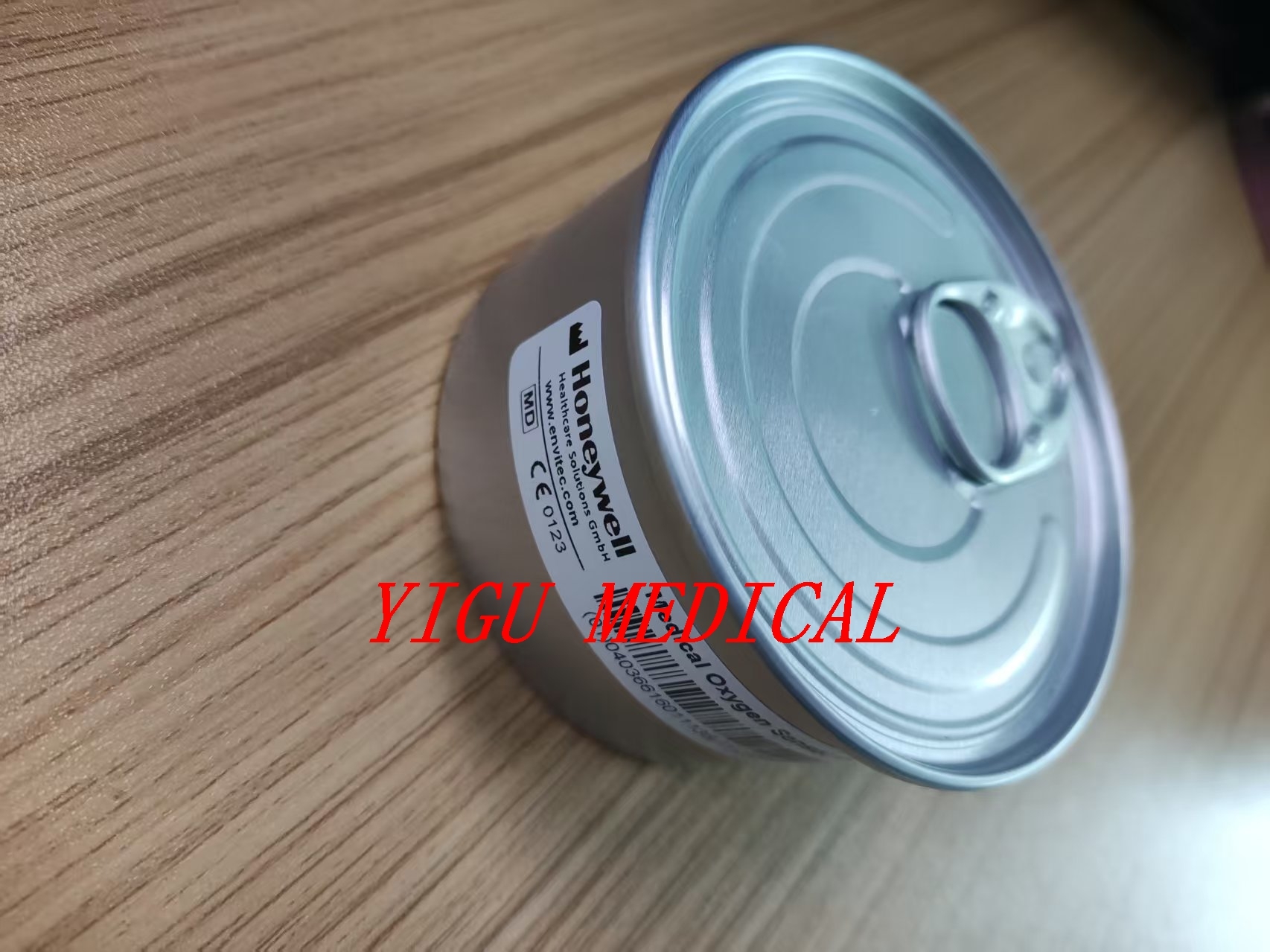

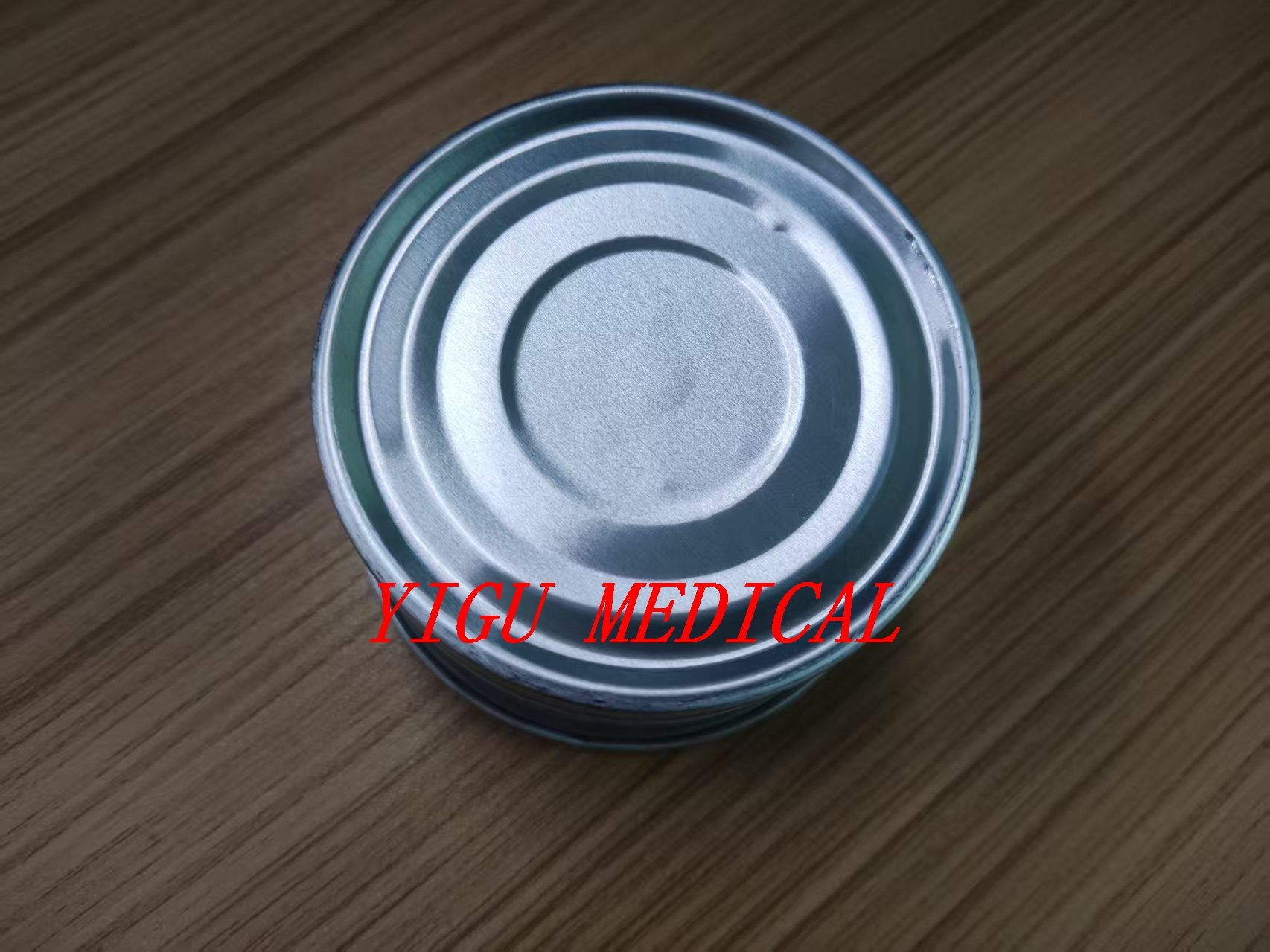

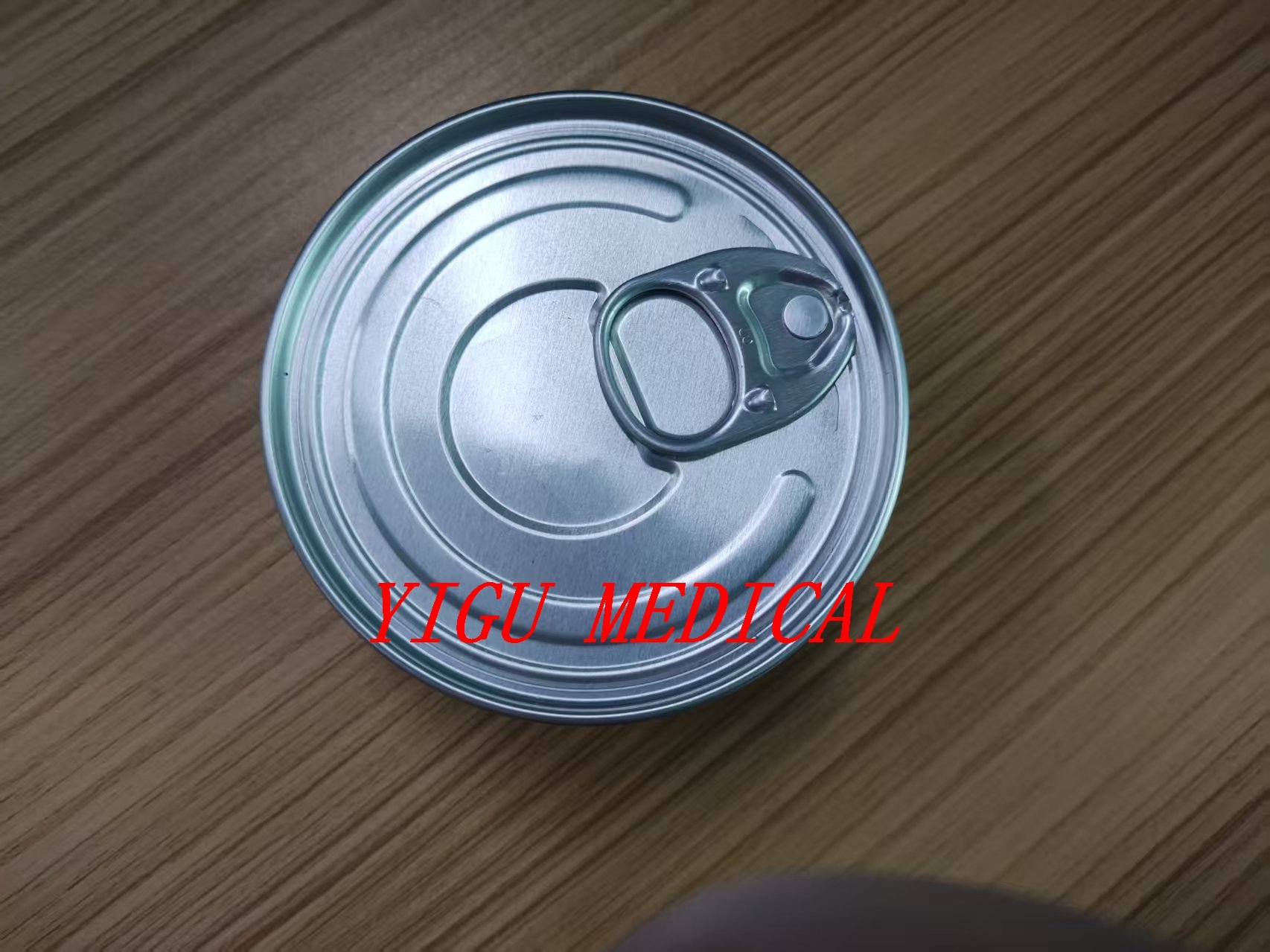

سنسور اکسیژن پزشکی ENVITEC OOM202 سنسور اکسیژن پزشکی با 3 ماه گارانتی

توضیحات محصول

ENVITEC Medical Oxygen Sensor OOM202 Medical O2 sensor با 3 ماه گارانتی

در اینجا مقدمه ای دقیق به سنسور اکسیژن پزشکی ENVITEC OOM202 ارائه شده است، که یک جزء مهم در دستگاه های تنفسی و بیهوشی است.

Overview: A Precision Electrochemical Cell (یک سلول الکتروشیمیایی دقیق)

ENVITEC OOM202 یک سنسور اکسیژن (O2) پارامگنتی است، یک نوع سنسور "سنگ احمق مغناطیسی" یا "پارامگنتی" که برای نظارت بر گاز پزشکی طراحی شده است.این یک سلول سوخت گالوانیکی یا یک سنسور زرکونیا نیست.که تکنولوژی های تشخیص اکسیژن رایج دیگری هستند.

نقش اصلی آن این است که اندازه گیری غلظت اکسیژن با دقت بالا و پاسخ سریع را در مدارهای تنفسی بیمار، دستگاه های تنفسی، ماشین های بیهوشی و مخلوط کننده های گاز فراهم کند.

ویژگی های کلیدی و تکنولوژی

1اصول عملیاتی اصلی: پارامگنتزم.

خاصیت فیزیکی: اکسیژن (O2) به شدت پارامگنت است به این معنی که به یک میدان مغناطیسی جذب می شود.بخارهای بیهوشی کمی دی آمگنت هستند.

طراحی زنگ احمقانه: سنسور حاوی یک زنگ احمقانه کوارتز کوچک و معلق است که با یک گاز دی آمگنتیک (مانند نیتروژن) پر شده و در یک میدان مغناطیسی غیر یکنواخت قرار دارد.

چگونه کار می کند:

1وقتی که یک مخلوط گاز حاوی اکسیژن به داخل اتاق نمونه جریان می یابد، مولکول های اکسیژن پارامگنتیک به میدان مغناطیسی کشیده می شوند.

2این یک نیرویی را ایجاد می کند که دکمه ی غول آمیزی را به دور می چرخاند.

3درجه چرخش به طور مستقیم متناسب با فشار جزئی اکسیژن در گاز نمونه است.

4یک سیستم دقیق نوری یا ظرفیتی این چرخش را اندازه گیری می کند و آن را به یک سیگنال الکتریکی (0-5V یا دیجیتال) تبدیل می کند که مربوط به درصد O2 است.

2مشخصات کلیدی (معمولی)

محدوده اندازه گیری: 0-100% O2 (اغلب خطی در سراسر محدوده)

دقت: به طور معمول ±1٪ از خواندن یا بهتر در محدوده پزشکی (21-100٪ O2) ، که برای استفاده بالینی عالی است.

زمان پاسخ (T90): بسیار سریع، معمولا < 200 ms، اجازه می دهد تا نظارت نفس به نفس.

سیگنال خروجی: ولتاژ آنالوگ (به عنوان مثال، 0-5V برای 0-100٪ O2) یا دیجیتال (از طریق الکترونیک یکپارچه).

میزان جریان نمونه: نیاز به یک جریان نمونه کوچک و ثابت، به طور معمول 50-200 میلی لیتر/دقیقه دارد. بسیاری از دستگاه ها از یک پمپ نمونه گیری ساخته شده استفاده می کنند.

طول عمر: برخلاف سلول های سوخت الکتروشیمی که از کار می روند، OOM202 هیچ عنصر مصرفی ندارد. طول عمر آن توسط لباس مکانیکی، یکپارچگی مهر و موم،و ثبات الکترونیک اغلب 5+ سال با کالیبراسیون مناسب.

اپلیکیشن های معمولی در دستگاه های پزشکی

OOM202 به ماژول های نظارت بر گاز تجهیزات پیشرفته متصل شده است:

وینتیلاتورهای مراقبت حیاتی: (به عنوان مثال، دستگاه های قدیمی تر Dräger Evita، Hamilton، Maquet) برای نظارت بر FiO2 (فراکشن اکسیژن الهام گرفته شده).

ایستگاه های کار بیهوشی: (به عنوان مثال، Datex-Ohmeda، Dräger) برای اندازه گیری غلظت O2 در جریان گاز تازه و چرخه تنفسی.

سیستم های نظارت بر بیمار: به عنوان بخشی از یک ماژول تحلیلگر چند گازی (به عنوان مثال، همراه با سنسورهای CO2، N2O و عامل).

اکسیژن کنسانتراتور و بلندر تایید: برای کالیبراسیون و کنترل کیفیت.

نقاط مهم استفاده و نگهداری

1کالیبراسیون مهم است: نیاز به کالیبراسیون دو نقطه ای دارد:

نقطه صفر: معمولاً از 100٪ نیتروژن (0٪ O2) استفاده می کند. هرگز از گاز حاوی CO2 برای صفر کردن استفاده نکنید ، زیرا CO2 دی آمنت است و باعث خواندن صفر نادرست می شود.

Span Point: از گاز کالیبراسیون اکسیژن شناخته شده استفاده می کند (به عنوان مثال، 100٪ O2 یا مخلوط هوا و اکسیژن پزشکی مانند 21٪ یا 95٪).

2نمونه ی سیستم یکپارچگی:

باید با یک تله آب، فیلتر ذرات و تنظیم کننده جریان استفاده شود.

خطوط نمونه باید تمیز، خشک و بدون نشت باشند.
