برد MPM Mindray BeneHeart D3 اصلی، ماژول چند پارامتری با تجهیزات پیشرفته و طراحی بادوام

توضیحات محصول

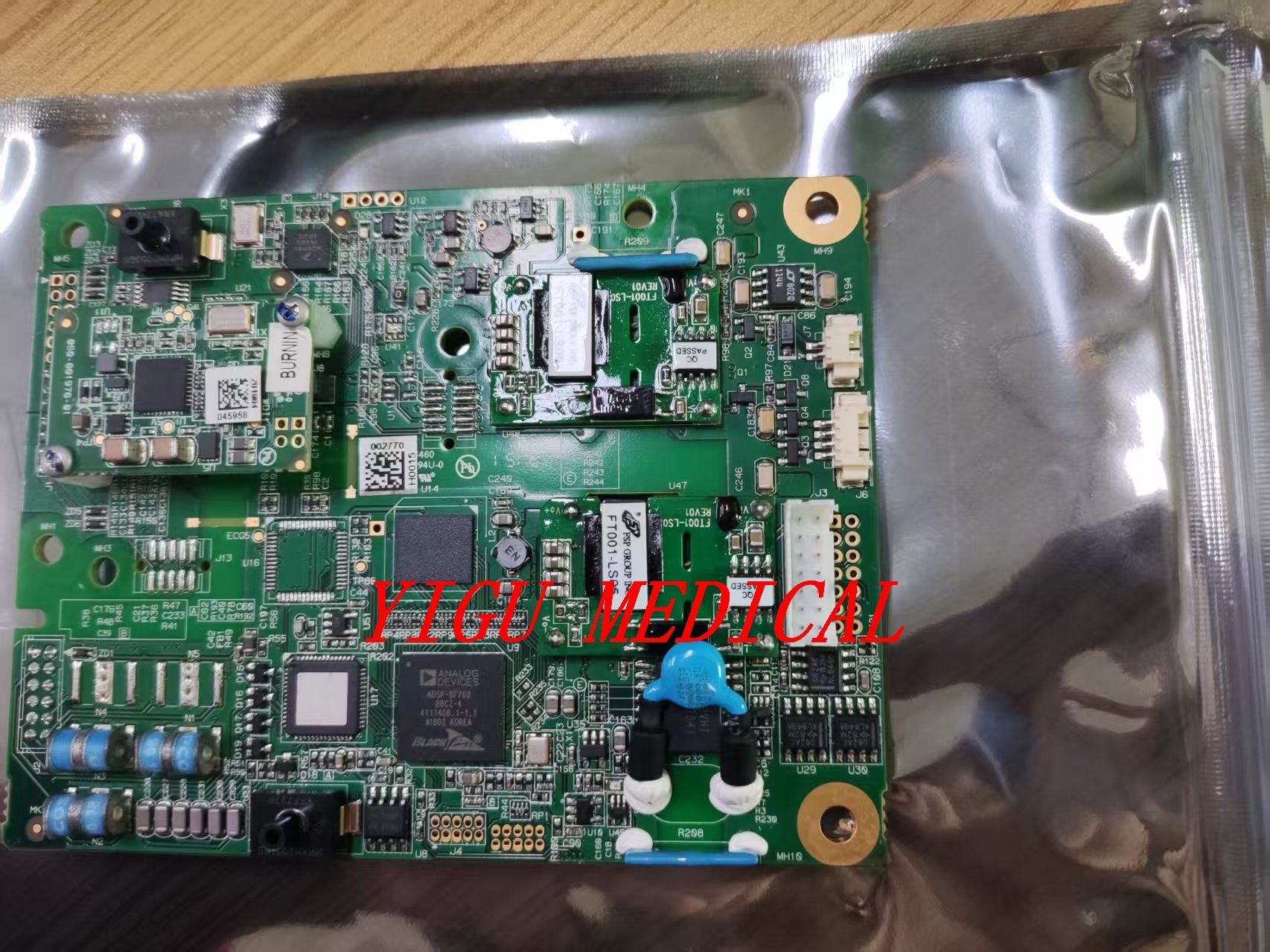

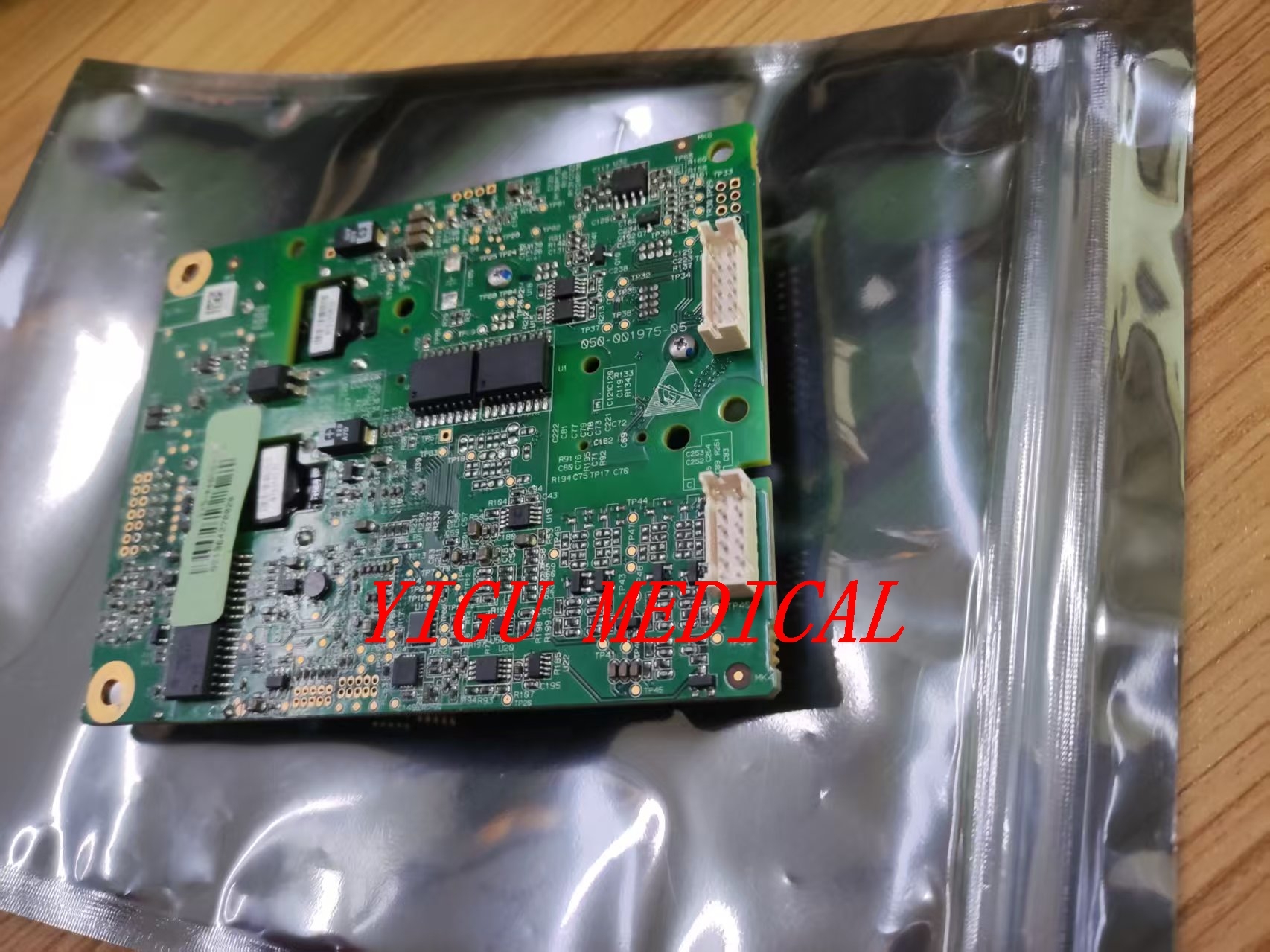

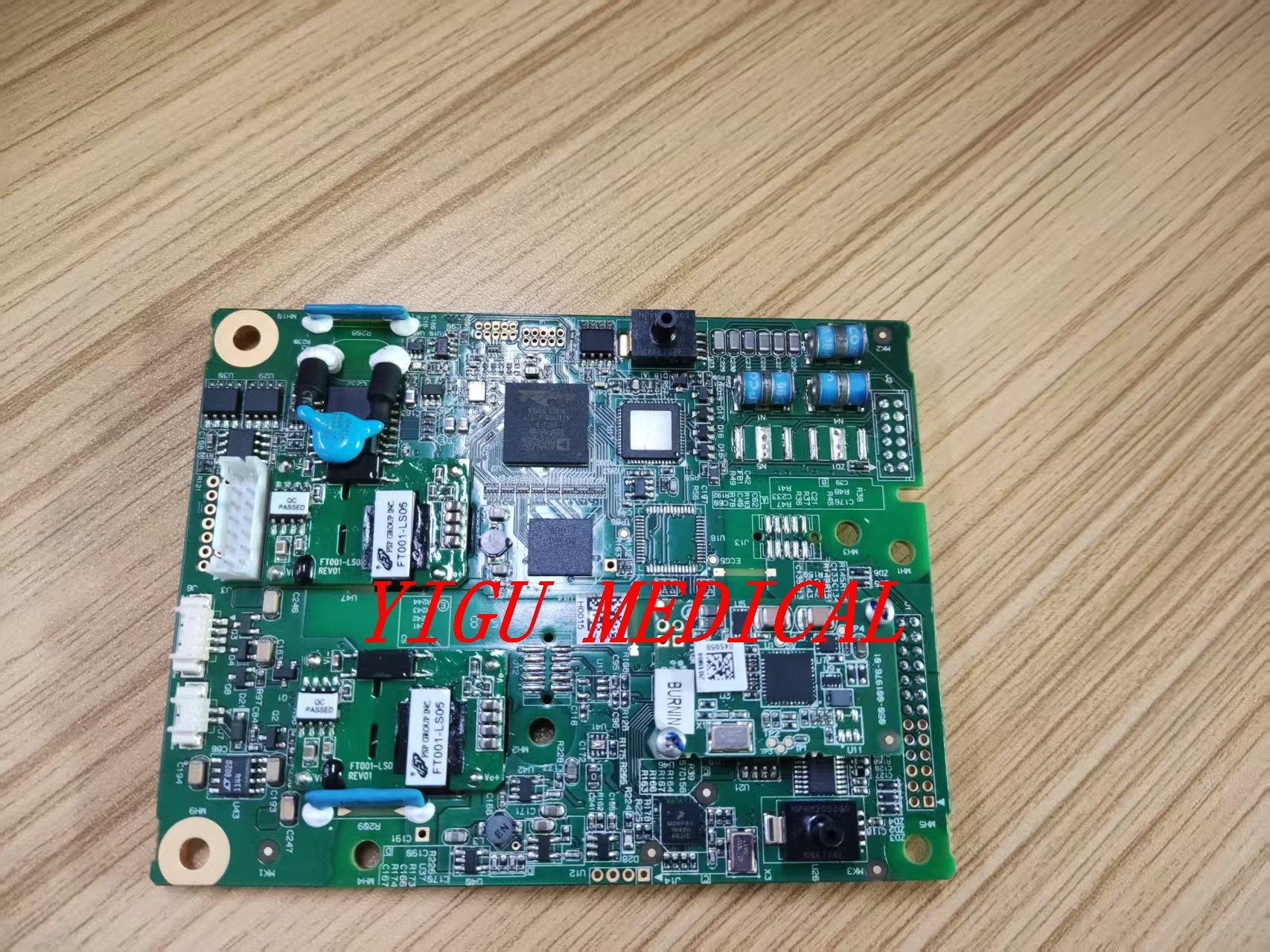

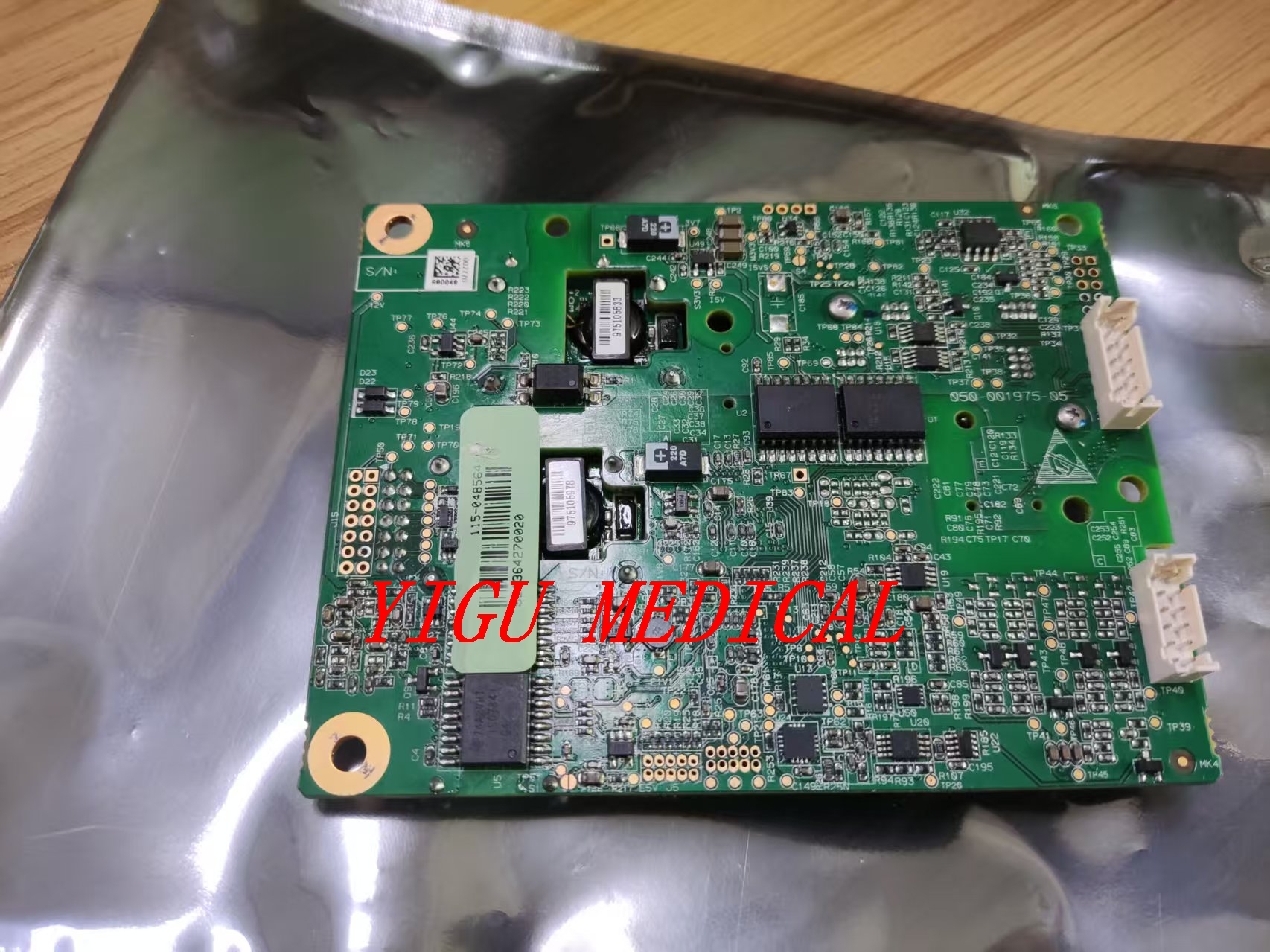

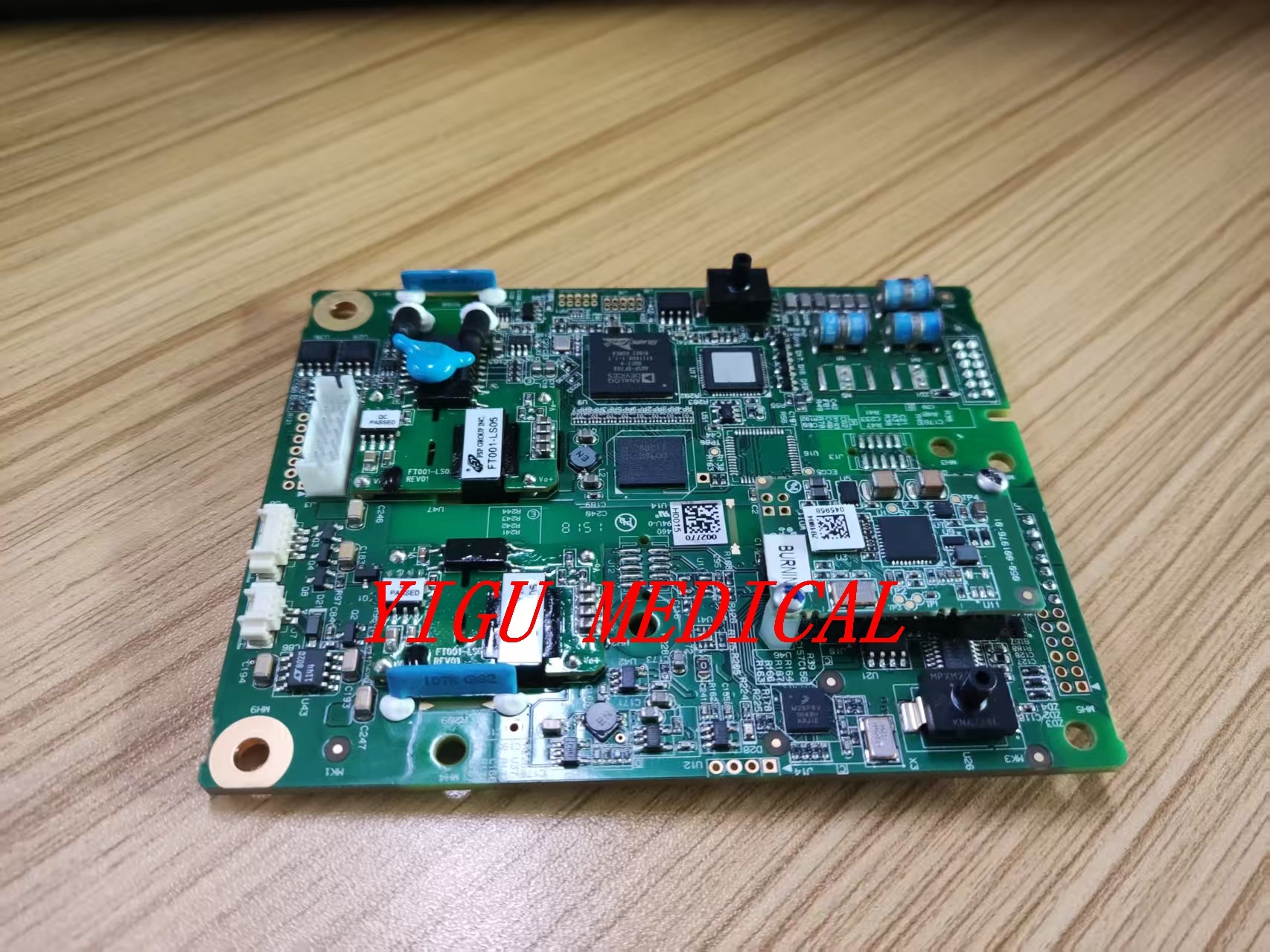

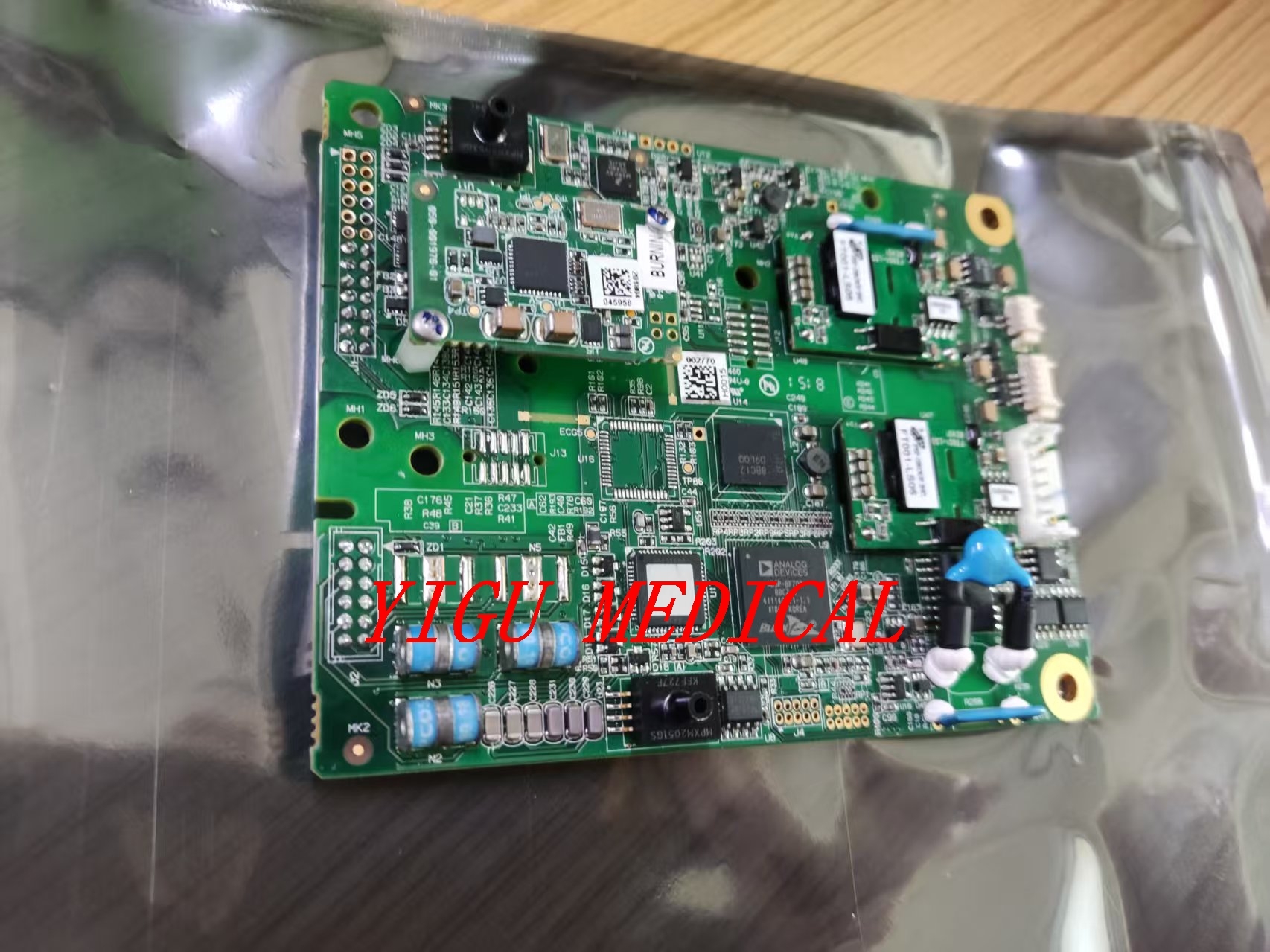

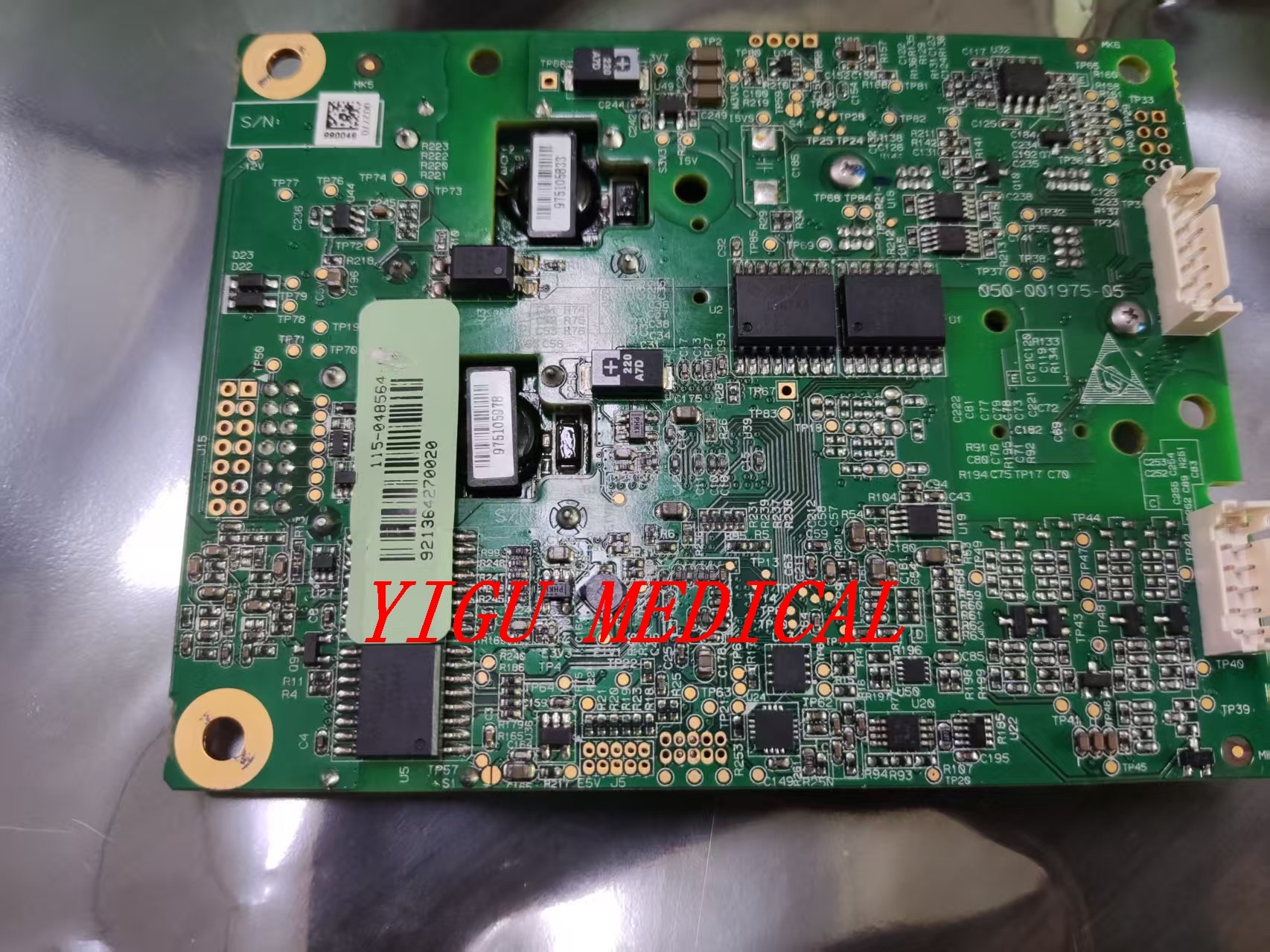

هیئت مدیره چند پارامتر Mindray BeneHeart D3 MPM PN 050-001975-05

he Mindray D3 MPM یک سیستم مانیتورینگ بیمار ماژولار است.و انتقال داده های فیزیولوژیکی از ماژول های پارامترهای مختلف (ECG)، SpO2، NIBP، و غیره).

معماری و عملکرد هیئت مدیره
وظایف اصلی
مرکز ادغام اطلاعات:
داده ها را از ماژول های پارامتر متصل گردآوری می کند
همگام سازی چندین جریان داده
محاسبه پارامترهای مشتق شده (MAP، HR، و غیره)
پردازش و تحلیل:
الگوریتم های پردازش سیگنال در زمان واقعی
تشخیص آریتمی و تجزیه و تحلیل بخش ST (با ماژول های مناسب)
فیلتر سازی مصنوع و تأیید سیگنال
مدیریت سیستم:
تشخیص و پیکربندی ماژول
توزیع برق به ماژول های متصل
مدیریت نرم افزار ثابت برای ماژول های محیطی

مشخصات سخت افزاری
اجزای کلیدی در کشتی
پردازنده اصلی: میکروکنترلر مبتنی بر ARM (مدل دقیق با نسخه متفاوت است)
حافظه: حافظه فلش برای نرم افزار، RAM برای پردازش در زمان واقعی
رابط های ارتباطی:
اتوبوس CAN برای ارتباطات ماژول داخلی
پورت اترنت برای اتصال شبکه
رابط های سریال برای دستگاه های قدیمی
پورت های USB برای صادرات داده ها / ارتقاء
تنظیم قدرت: تبدیل کننده های DC-DC برای انرژی پاک به مدارهای حساس
ویژگی های فنی
پردازش سیگنال
ECG: قابلیت 12 سرب با فیلتر پیشرفته
SpO2: کاهش اثر حرکتی (الگوریتم های اختصاصی Masimo یا Mindray)
NIBP: الگوریتم های اندازه گیری سازگار برای جمعیت های مختلف بیمار
مدیریت هشدار
محدوده های هشدار قابل تنظیم و اولویت بندی
خاموش کردن آژیر هوشمند در طول آثار هنری کوتاه مدت
پروتکل های هشدار بالا
ذخیره سازی و صادرات داده ها
ذخیره سازی روند: به طور معمول 72+ ساعت از شکل موج دقیق
ثبت حوادث: اقدامات کاربر، هشدارها، تغییرات پارامتر
فرمت های صادرات: PDF، XML، یا فرمت های اختصاصی
تنظیمات مشترک
D3 ترکیب سیستم
MPM پایه: ECG + SpO2 + NIBP
MPM گسترش یافته: دمای بدن، تنفس، IBP را اضافه می کند
MPM کامل: شامل capnography، ماژول های خروجی قلبی است.
گزینه های نمایش
D3 صفحه نمایش اصلی: با ماژول MPM یکپارچه شده است
صفحه نمایش ثانویه: می تواند صفحه نمایش های اضافی را هدایت کند
مشاهده از راه دور: از طریق اتصال شبکه
رفع مشکل و نگهداری
مسائل مشترک
ماژول شناخته نشده:
چک کردن پین های اتصال برای آسیب
مطابقت ماژول را بررسی کنید
خطای ارتباطی احتمالی

از دست دادن داده های متناوب:

اتصالات داخلی گسسته

مسائل مربوط به تامین برق

خراب شدن نرم افزار

اشتباهات پردازش:

مشکل نرم افزار (ممکن است نیاز به راه اندازی مجدد داشته باشد)

فساد حافظه

بارگذاری بیش از حد پردازنده

الزامات نگهداری
به طور منظم: به روز رسانی نرم افزار / ارتقاء نرم افزار

پیشگیری: تمیز کردن تماس، بازرسی بصری

دوره ای: تأیید کالیبراسیون (برای برخی از پارامترها)

یادداشت های فنی
معماری نرم افزار ثابت
سیستم عامل در زمان واقعی: به طور معمول VxWorks یا سیستم جاسازی مشابه

طراحی ماژولار: هر ماژول پارامتر دارای نرم افزار اختصاصی است

فرآیند به روزرسانی: از طریق USB یا اتصال شبکه

ویژگی های ایمنی
جداسازی: مدارهای متصل به بیمار دارای جداسازی درجه پزشکی هستند

تست های خودکار: به صورت خودکار در هنگام راه اندازی و به طور دوره ای در طول کار

افزونه: توابع حیاتی ممکن است مسیرهای پردازش پشتیبان داشته باشند
