اصلی با دوام آسان برای استفاده Comen C30 مانیتور بیمار صفحه اصلی صفحه اصلی در وضعیت خوب

توضیحات محصول

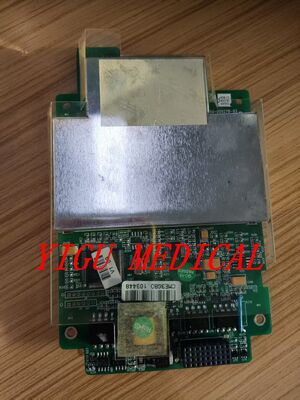

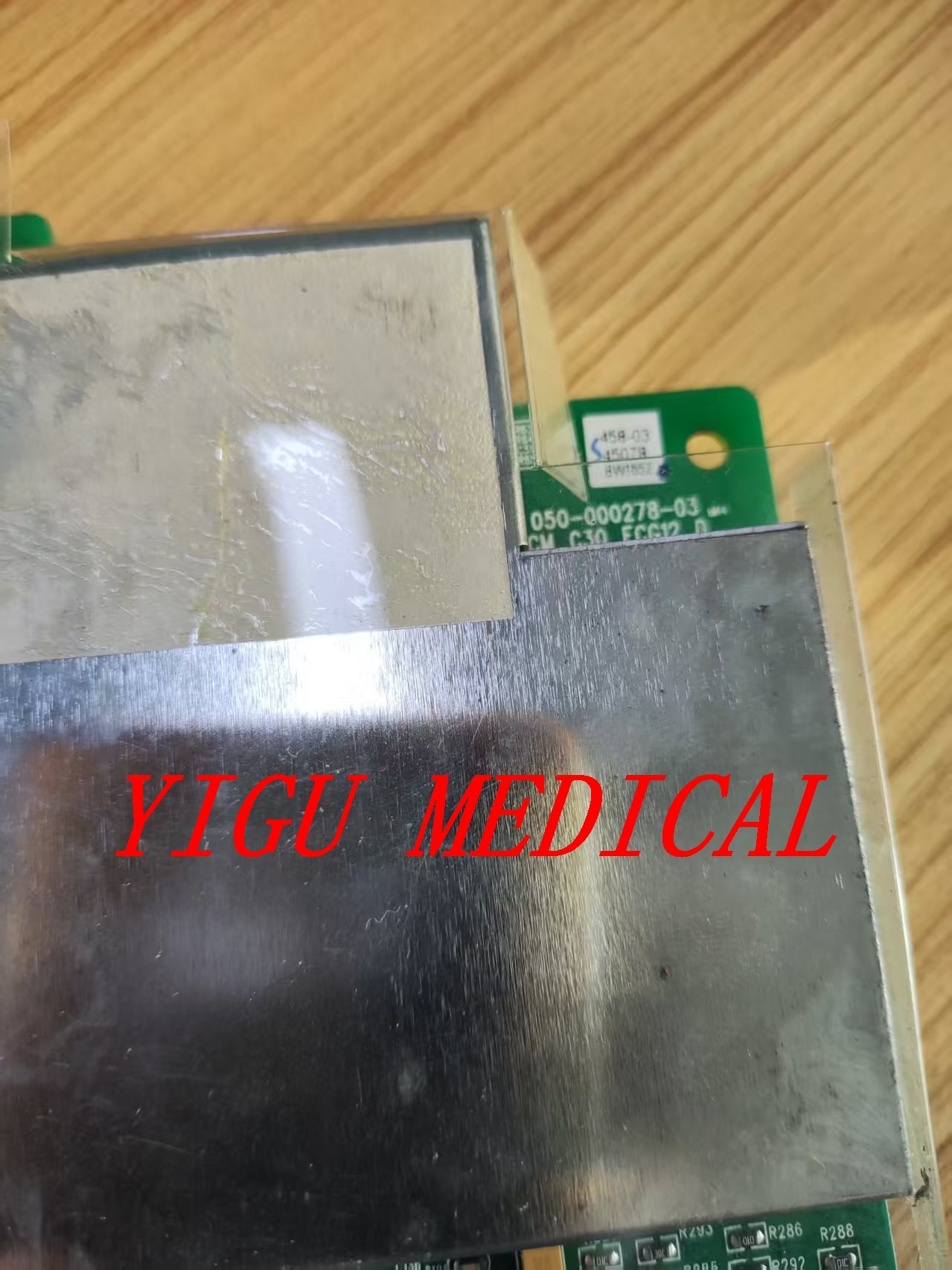

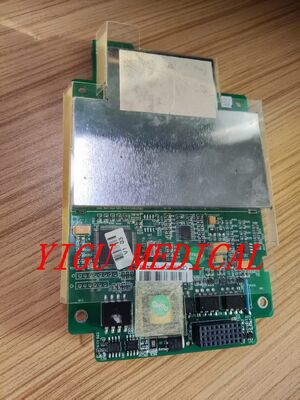

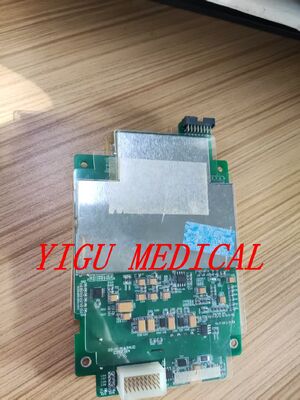

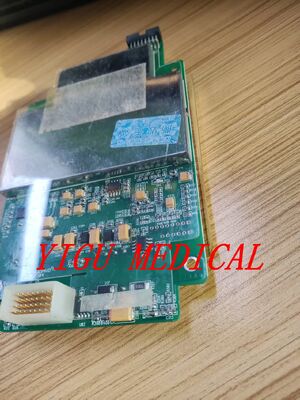

برد اصلی مانیتور بیمار Comen C30، شماره قطعه E257384، در شرایط خوب

در اینجا یک معرفی جامع از **برد اصلی مانیتور بیمار Comen C30** آمده است:
**بررسی اجمالی**
Comen C30 یک مانیتور بیمار چند پارامتری جمع و جور است که برای تنظیمات بالینی مختلف طراحی شده است. **برد اصلی** (که اغلب **برد مادر** یا **برد سیستم** نامیده می شود) برد مدار چاپی (PCB) مرکزی است که تمام اجزای الکترونیکی را ادغام می کند و ارتباط بین ماژول های مختلف را تسهیل می کند.
**معماری برد اصلی**

**عملکردهای اصلی**
1. **مرکز پردازش مرکزی:**
- داده ها را از ماژول های پارامتری (ECG، SpO₂، NIBP، Temp، Resp، IBP و غیره) ادغام می کند.
- سیستم عامل و نرم افزار مانیتورینگ را اجرا می کند
- آلارم ها، محاسبات و ذخیره سازی داده ها را مدیریت می کند

2. **توزیع و مدیریت برق:**
- برق ورودی (AC/DC/باتری) را به ولتاژهای مورد نیاز تبدیل می کند
- شارژ باتری و سوئیچینگ برق را مدیریت می کند
- برق تمیز و تنظیم شده را به مدارهای آنالوگ حساس ارائه می دهد

3. **مسیردهی و پردازش سیگنال:**
- تبدیل آنالوگ به دیجیتال برای سیگنال های فیزیولوژیکی
- پردازش سیگنال دیجیتال (DSP) برای تجزیه و تحلیل شکل موج
- فیلتر کردن نویز و کاهش مصنوعات

**اجزای سخت افزاری**

**IC های کلیدی (مدارهای مجتمع) روی برد**
- **پردازنده اصلی:** معمولاً یک پردازنده تعبیه شده سری ARM Cortex-A یا مشابه
- **حافظه:**
- رم DDR3 (معمولاً 512 مگابایت تا 1 گیگابایت)
- حافظه فلش NAND (4-8 گیگابایت) برای سیستم عامل و داده ها
- احتمالاً یک اسلات کارت SD برای توسعه
- **FPGA/CPLD:** برای منطق سفارشی و کنترل زمان بندی
- **IC های مدیریت برق:** چندین مبدل DC-DC و رگولاتورهای LDO
- **کنترلرهای ارتباطی:** کنترلرهای CAN، USB، اترنت، UART

**بخش های بحرانی برد**
1. **CPU/منطقه پردازش:** پردازنده مرکزی با رم و حافظه فلش
2. **Front-End آنالوگ (AFE):** مدارهای تقویت کننده ECG، شرطی سازی سیگنال SpO₂
3. **بخش منبع تغذیه:** رگولاتورهای ولتاژ، مدار مدیریت باتری
4. **بخش رابط:** کانکتورها برای نمایشگر، ماژول های پارامتری، پورت های خارجی
5. **مانع ایزوله:** اپتوکوپلرها/آمپلی فایرهای ایزوله برای ایمنی بیمار

**اتصال و رابط ها**
**کانکتورهای خارجی**
- **پورت های ماژول:** برای اتصال ماژول های پارامتری (معمولاً کانکتورهای اختصاصی)
- **رابط نمایشگر:** کانکتور LVDS یا eDP برای پنل LCD
- **شبکه:** پورت اترنت RJ45
- **USB:** معمولاً 2-4 پورت USB 2.0/3.0
- **پورت های سریال:** RS-232 برای دستگاه های خارجی (چاپگرها، ونتیلاتورها)
- **صدا:** خروجی بلندگو برای آلارم ها
- **کارت خوان:** برای کارت های SD/حافظه
**هدرهای داخلی**
- **رابط دکمه/LED:** کنترل ها و نشانگرهای پنل جلو
- **کانکتور باتری:** به بسته باتری داخلی
- **کانکتور فن:** برای فن خنک کننده
- **کانکتور بلندگو:** بلندگوی آلارم داخلی
- **پورت های JTAG/DEBUG:** برای برنامه نویسی/تست کارخانه
**ادغام سیستم**
**رابط ماژول پارامتر**
C30 معمولاً از یک **طراحی ماژولار** استفاده می کند که در آن:
- برد اصلی **عملکرد backplane** را فراهم می کند
- هر پارامتر (ECG، SpO₂ و غیره) یک برد دختر اختصاصی دارد
- ارتباط از طریق **باس CAN** یا پروتکل سریال اختصاصی
**معماری نرم افزار**
- **سیستم عامل:** لینوکس تعبیه شده یا VxWorks
- **لایه برنامه:** نرم افزار مانیتورینگ اختصاصی Comen
- **فرآیند بوت:** U-Boot → هسته لینوکس → برنامه

**مشخصات فنی**

**ویژگی های الکتریکی**
- **ولتاژ ورودی:** 12-24 ولت DC (معمولاً 19 ولت از آداپتور برق)
- **ولتاژ باتری:** معمولاً 10.8-14.4 ولت (3 سلولی یا 4 سلولی لیتیوم یونی)
- **ایزولاسیون:** مدارهای متصل به بیمار دارای ایزولاسیون 4000 ولت+ هستند
- **مصرف برق:** 15-40 وات بسته به ماژول های فعال

**مشخصات عملکرد**
- **نمونه برداری ECG:** تا 1000 هرتز در هر کانال
- **نرخ به روز رسانی SpO₂:** معمولاً 1-2 قرائت در ثانیه
- **زمان اندازه گیری NIBP:** 30-60 ثانیه معمول
- **ذخیره سازی داده ها:** 72+ ساعت داده های روند

**مشکلات رایج و عیب یابی**
# **نقاط خرابی مکرر**
1. **بخش برق:**
- مبدل های DC-DC خراب شده
- فیوزهای سوخته یا دیودهای حفاظتی
- خرابی مدارهای شارژ باتری

2. **مشکلات حافظه/ذخیره سازی:**
- حافظه فلش خراب شده
- تراشه های رم خراب شده
- آسیب اسلات کارت SD

3. **مشکلات رابط:**
- کانکتورهای آسیب دیده از تعویض مکرر ماژول
- خرابی ارتباطات باس CAN
- مشکلات رابط نمایشگر

**علائم خرابی برد اصلی**
- **بدون برق/بدون بوت:** حتی با منبع تغذیه خوب
- **فریز/کرش متناوب:** به خصوص در حین اندازه گیری
- **مشکلات تشخیص ماژول:** ماژول ها شناسایی نمی شوند یا آفلاین می شوند
- **آثار نمایشگر:** شکل موج ها یا گرافیک های تحریف شده
- **باتری شارژ نمی شود:** علیرغم باتری و منبع تغذیه خوب

**نگهداری و سرویس**

**نگهداری پیشگیرانه**
- **تمیز کردن منظم:** حذف گرد و غبار (هوای فشرده توصیه می شود)
- **بازرسی کانکتور:** بررسی وجود پین های خمیده یا خوردگی
- **به روز رسانی های سیستم عامل:** به روز رسانی های سازنده را با احتیاط اعمال کنید
- **خنک کننده:** اطمینان از تهویه و عملکرد فن
