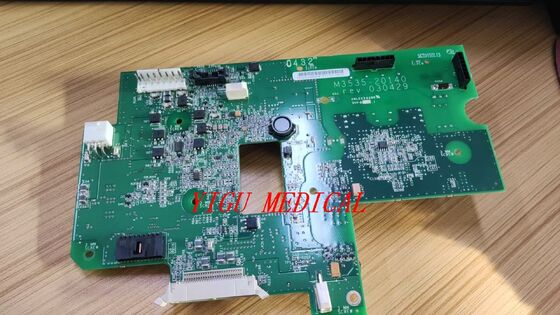

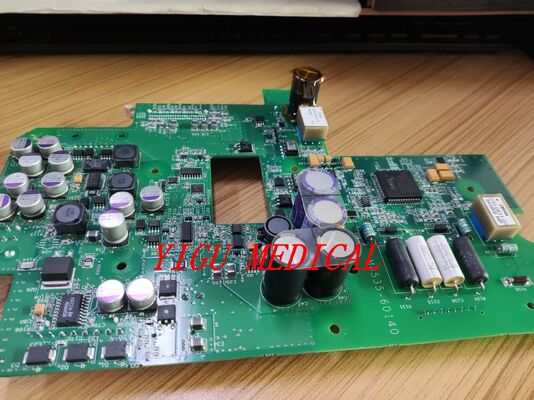

تخته برق دیفیبریلتور درجه پزشکی M3535A با درجه بندی جداسازی بالا و ورودی AC 90-264V

توضیحات محصول

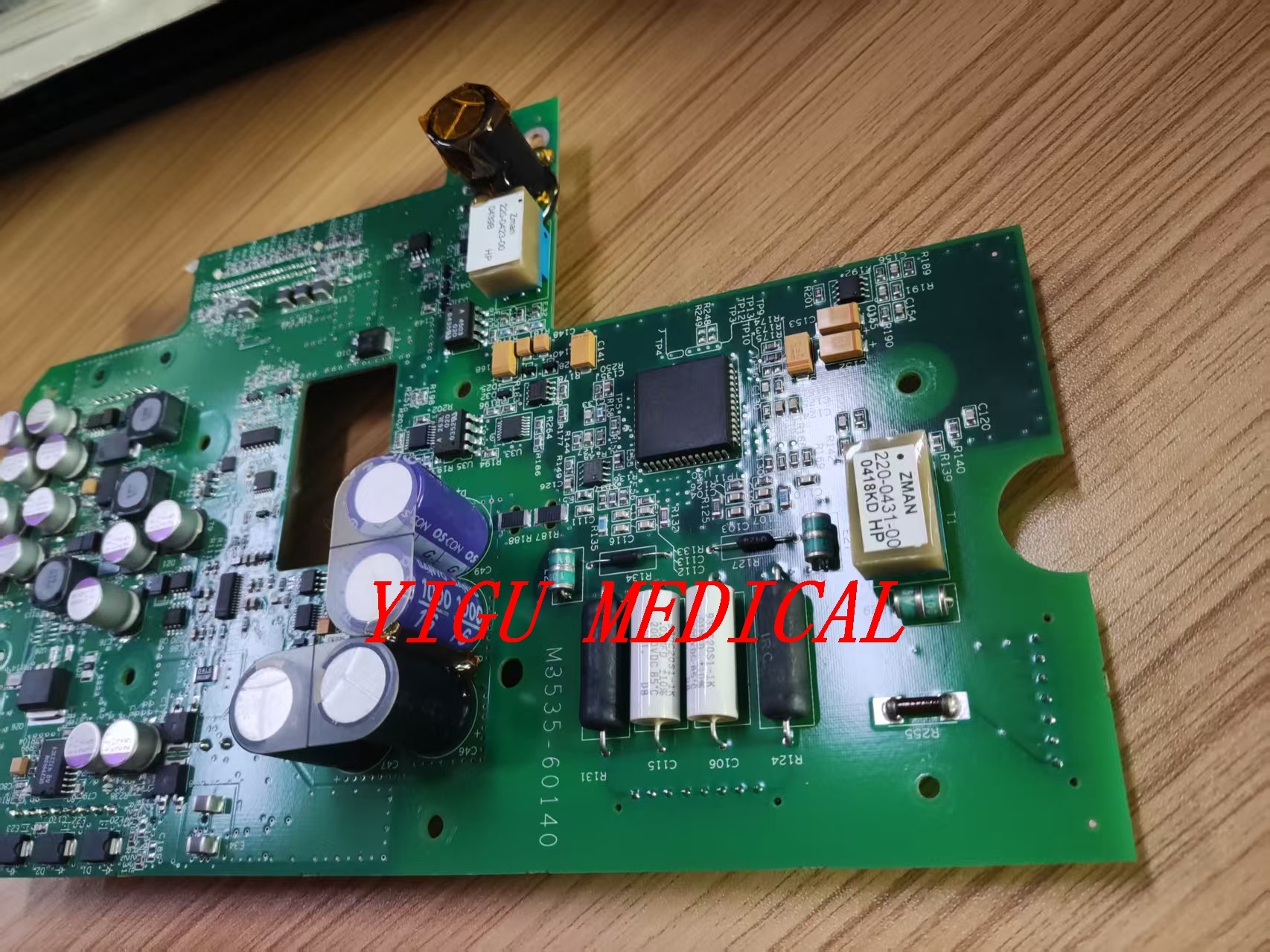

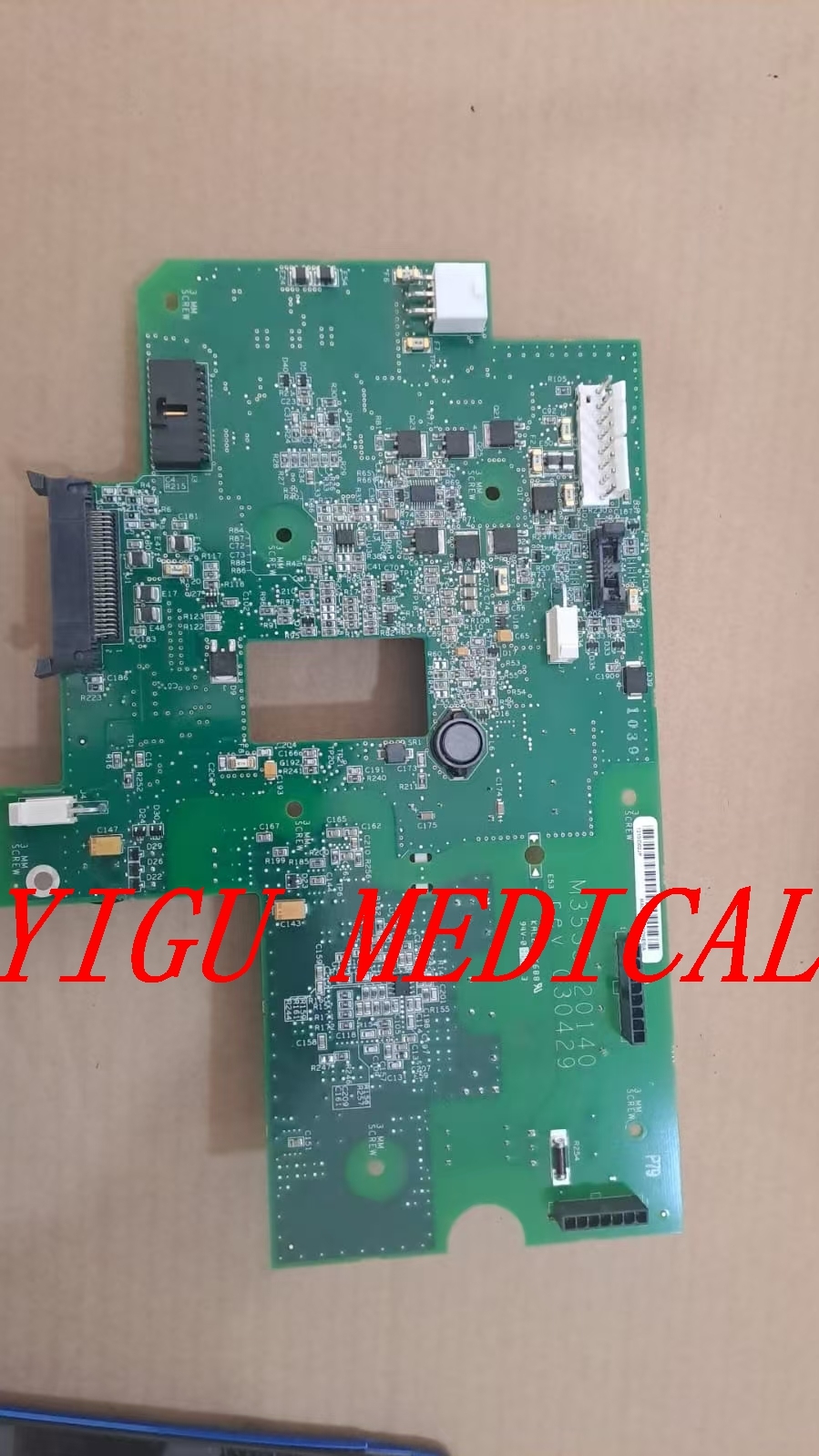

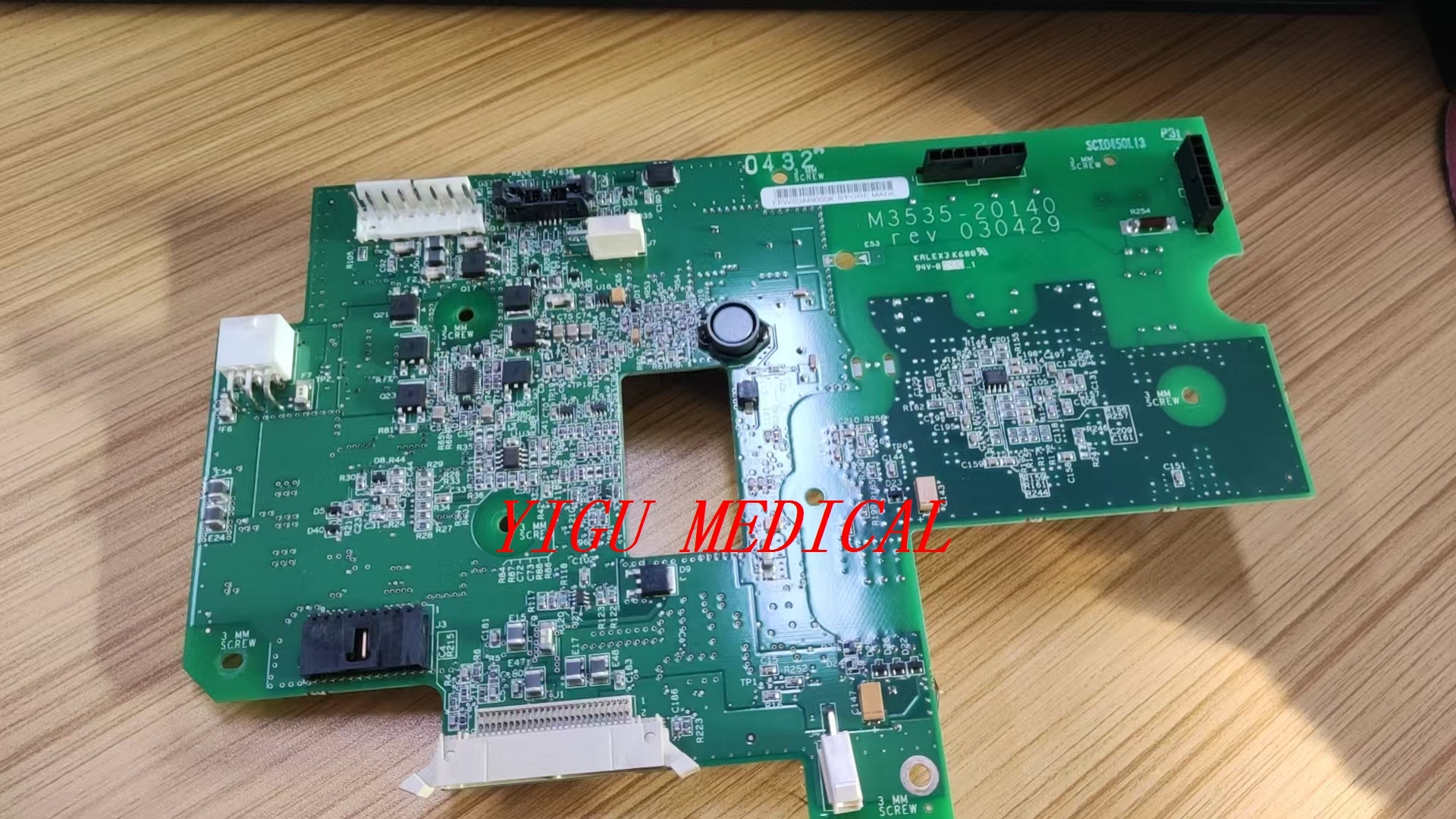

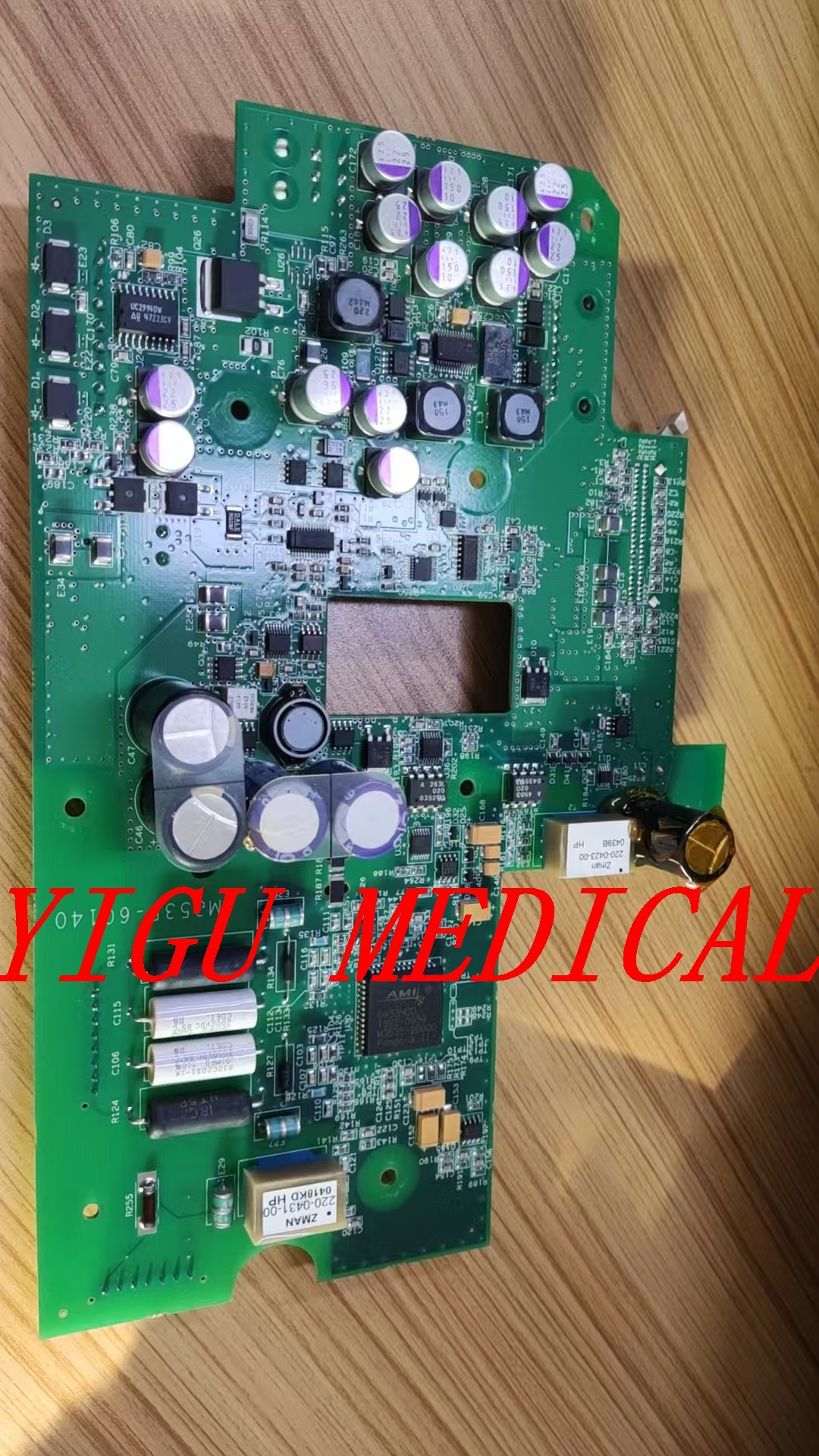

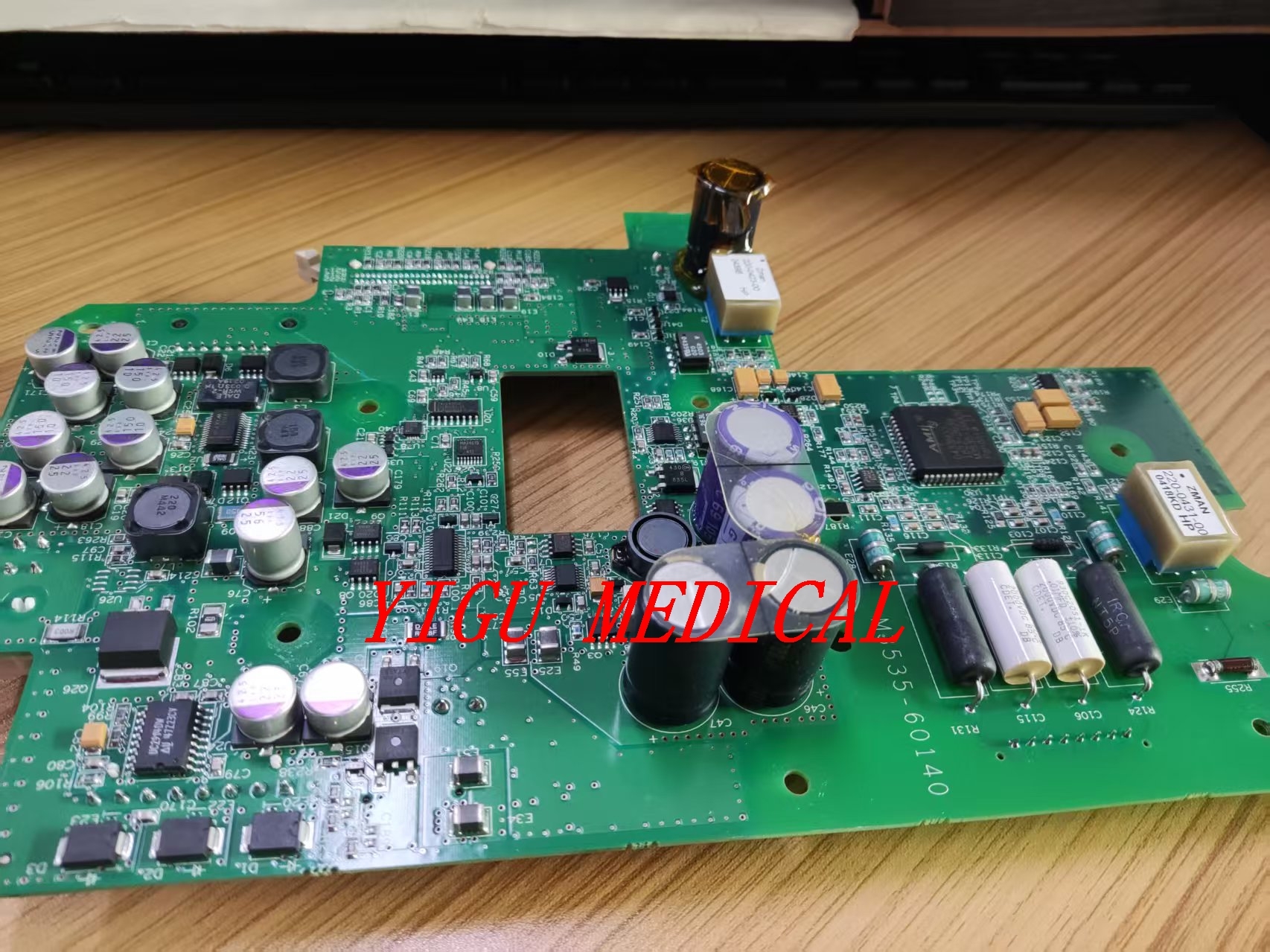

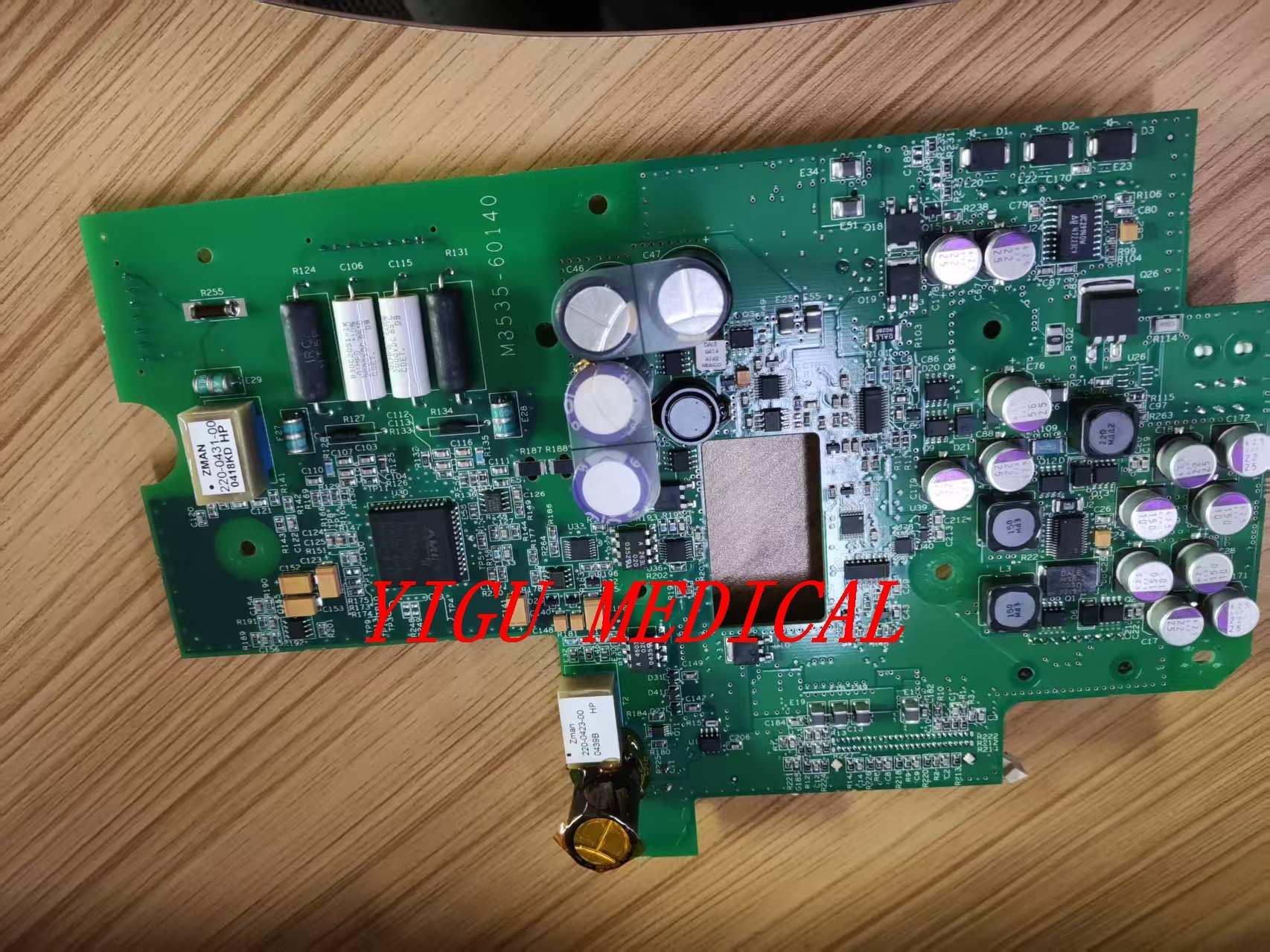

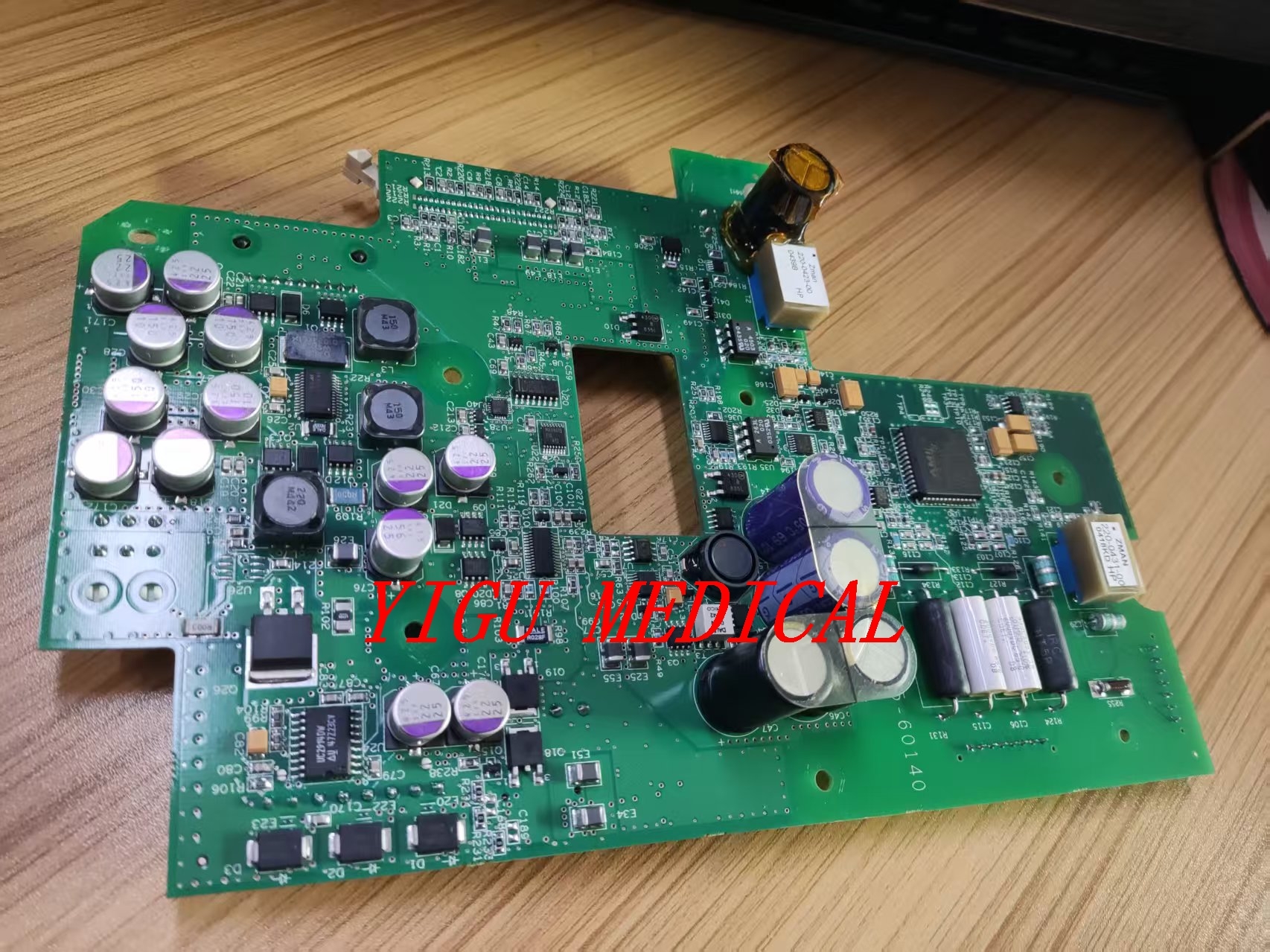

برد منبع تغذیه دفیبریلاتور PH M3535A با شماره قطعه M3535-20140 با 3 ماه گارانتی

معرفی برد تغذیه M3535A

این برد برای تبدیل برق ورودی AC به ولتاژ DC پایدار مورد نیاز مدارهای داخلی مختلف در یک دستگاه طراحی شده است. عملکرد اصلی آن، تامین برق قابل اطمینان و ایمن برای تجهیزات نظارت پزشکی است.

عملکردها و ویژگی های اصلی:

عملکرد اصلی:

تبدیل طیف وسیعی از ورودی AC (90-264 ولت، سازگار با سراسر جهان) به مجموعه ای از خروجی های DC ایزوله و پایدار (به عنوان مثال، +5 ولت، +12 ولت، +3.3 ولت، و ±15 ولت و غیره).

تامین برق تمیز برای برد اصلی مانیتور، نمایشگر، نور پس زمینه و ماژول های حسگر (مانند فشار خون، اکسیژن خون و ماژول های ECG).

ویژگی های کلیدی (الزامات درجه پزشکی):

قابلیت اطمینان بالا: تجهیزات پزشکی به عملکرد 24/7 بدون وقفه و پایدار نیاز دارند؛ منبع تغذیه حیاتی است.

جریان نشتی کم: به شدت به استانداردهای ایمنی پزشکی (مانند IEC 60601-1) پایبند است تا از خطر شوک الکتریکی میکرو برای بیماران جلوگیری شود.

رتبه عایق بالا: موانع عایق الکتریکی سختگیرانه بین ورودی (AC با ولتاژ بالا) و خروجی (DC با ولتاژ پایین) و همچنین نقاط اتصال بیمار وجود دارد.

محافظت در برابر ولتاژ بیش از حد، جریان بیش از حد و دمای بیش از حد: مجهز به مدارهای حفاظتی جامع است، در صورت بروز خطا به طور ایمن خاموش می شود و از آسیب به سایر اجزای گران قیمت یا ایجاد خطر جلوگیری می کند.

عملکرد EMC: طراحی سازگاری الکترومغناطیسی عالی، مقاوم در برابر تداخل خارجی و انتشار تداخل الکترومغناطیسی بیش از حد که می تواند بر سایر تجهیزات تأثیر بگذارد، ندارد.

شکل فیزیکی:

یک برد مدار چاپی جداگانه، که معمولاً حاوی یک هیت سینک بزرگ، خازن های فیلتر ولتاژ بالا، یک ترانسفورماتور، ترانزیستورهای سوئیچینگ و یک IC کنترل است.

از طریق کانکتورهای برد به برد یا دسته سیم به برد اصلی و سایر ماژول ها متصل می شود.

برد معمولاً با عبارت "M3535A" به وضوح برچسب گذاری شده است.

خطاهای رایج و علائم: هنگامی که این برد تغذیه دچار نقص می شود، کل مانیتور از کار می افتد یا ناپایدار عمل می کند، که به طور خاص به صورت زیر ظاهر می شود:

کاملاً بدون پاسخ: هیچ چراغ نشانگری هنگام فشار دادن دکمه پاور روشن نمی شود و صفحه نمایش تاریک می ماند.

عدم توانایی در روشن شدن: صدای خفیفی شنیده می شود یا چراغ نشانگر قبل از خاموش شدن مانیتور، به طور خلاصه چشمک می زند.

راه اندازی مجدد متناوب: دستگاه ناگهان برق را از دست می دهد و سپس در حین کار مجدداً راه اندازی می شود.

خرابی عملکرد خاص: خروجی ولتاژ غیرعادی در یک مدار خاص باعث می شود یک ماژول (مانند اکسیژن خون یا فشار خون) از کار بیفتد.

فیوز سوخته: اتصال کوتاه داخلی باعث سوختن فیوز ورودی می شود.

احتیاط های مهم (مرتبط با تعمیر و نگهداری): خطر ولتاژ بالا: این برد مستقیماً به برق AC متصل است. حتی پس از قطع برق، بارهای بالقوه کشنده ممکن است روی خازن های ولتاژ بالای آن باقی بمانند. افراد غیرحرفه ای هرگز نباید سعی در جدا کردن یا تعمیر آن داشته باشند.

خلاصه: Ph M3535A یک برد منبع تغذیه سوئیچینگ حیاتی در دستگاه های پزشکی فیلیپس است که استانداردهای ایمنی پزشکی سختگیرانه را برآورده می کند. هدف طراحی آن، تامین ایمن، قابل اطمینان و بدون وقفه برق برای تجهیزات نظارت بر زندگی است. قابلیت اطمینان آن مستقیماً با ایمنی بیمار مرتبط است.
