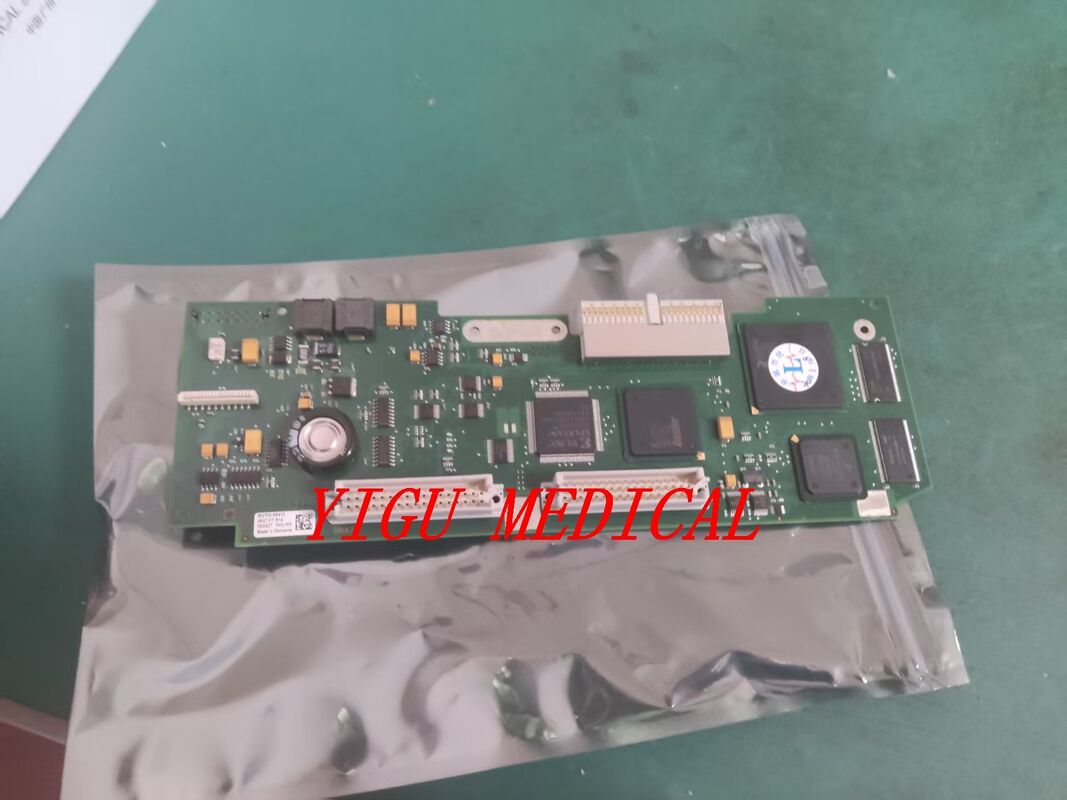

صفحه اتصال مانیتور جنین FM20 PN M2703-66420 در وضعیت خوب با 3 ماه گارانتی

این قطعه یک ماژول سخت افزاری داخلی حیاتی درريسپيرونيک FM20 فيتال مونيتوراین برای کاربر قابل دسترسی نیست اما برای عملکرد اصلی دستگاه ضروری است.

• نام اصلی:هیئت مدیره اتصال (همچنین به طور معمول به عنوانصفحه رابط مادربرد,صفحه رابط سیگنال، یابورد فرنت اند آنالوگ)
• عملکرد:این به عنوانمرکز مرکزییادروازهبین تمام سنسورهای خارجی بیمار و سیستم پردازش دیجیتال داخلی مانیتور.رابط سیگنال، شرایط و مسیر.

1. هاب رابط چند سنسور
   • سُند سونوگرافی (آمریکا):این دستگاه باعث می شه که ضربان قلب جنین از طریق سونوگرافی دپلر تشخیص داده بشه
   • توکوترانسدوسر (TOCO):سُند حساس به فشار را متصل می کند که فعالیت رحم را اندازه گیری می کند.
   • الکترود جنینی (FECG/Scalp Electrode):رابط را برای سیم سرب مستقیم EKG جنین از الکترود مارپیچی یا پوست سر فراهم می کند.
   • پورتهای کمکی خارجی:همچنین می تواند درگاه هایی را برای لوازم جانبی پارامتر مادر (به عنوان مثال، سُند اکسی متری پالس) ادغام کند.
2. حالت سيگنال:
   • سيگنال هاي خام و ضعيف آنالوگ از سُند ها رو دریافت ميکنه
   • انجام می دهد ابتداتقویت، فیلتر کردن (کاهش سر و صدا) و تطبیق مقاومتبرای آماده کردن سیگنال های تمیز و پایدار برای صفحه پردازش اصلی.
3. توزیع برق:
   • توزیع قدرت تنظیم شده از منبع اصلی برق مانیتور به سنسورهای متصل شده و مدارهای داخلی خود.
4. ارتباطات و کنترل:
   • اغلب شامل مدارهای منطقی یا یک میکروکنترلر است که شناسایی سنسور، تغییر حالت و پروتکل های ارتباطی با CPU / صفحه اصلی مرکزی را مدیریت می کند.
5. حفاظت مکانیکی و الکتریکی:
   • اتصال دهنده های محکم و جوش داده شده ای را فراهم می کند که در برابر فشار فیزیکی مکرر وصل کردن / جدا کردن بالینی مقاومت می کنند و صفحه اصلی حساس تر و گران قیمت را از آسیب محافظت می کنند.

یک برد معیوب M2703-66420 به طور معمول به عنوان مشکلات جداگانه و خاص سخت افزار نشان می دهد:

• خرابی کامل یک یا چند کانال نظارت(به عنوان مثال، ایالات متحده کار می کند اما TOCO هیچ سیگنال را نشان نمی دهد، یا برعکس).
• سیگنال های متناوب یا ناپایدار(از دست دادن، "پرش" خواندن، از دست دادن رد).
• کد خطای مداوممربوط به سنسورهای خاص در هنگام راه اندازی سیستم یا تست های خود (به عنوان مثال، "خطای US،" "خطای TOCO").
• مقادیر نادرستکه نمی تواند با کالیبراسیون کاربر حل شود.
• آسیب های فیزیکی قابل مشاهدهبه وصل کننده های تخته، رد یا اجزای آن (نادر اما ممکن است).

• ورودی ها (بالا):تمام حسگرها و کابل هاي مورد استفاده بيمار
• خروجی (در جریان پایین):سيگنال هاي مشروطي رو بهصفحه اصلی CPU/بورد پردازشاز طریق کابل های بین المللی یا کانکتورهای داخلی.
• اجزای همتایان:در ارتباط باهیئت برق,تجمع صفحه نمایشوصفحه کلید جلویی.
